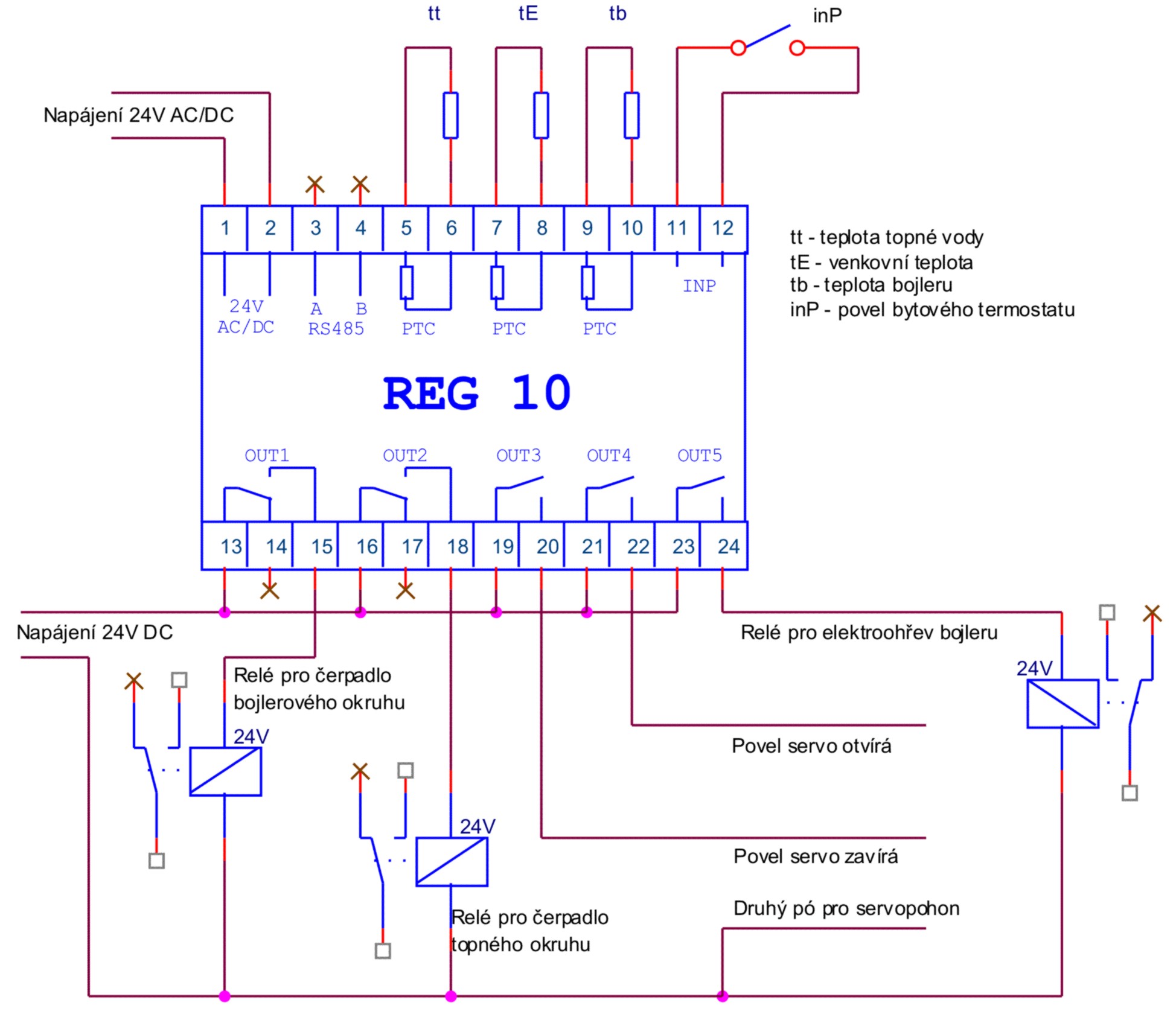

Univerzální ON/OFF aplikace jsou vhodné i pro ovládání topení. Některé aplikace jsou jen typu termostat podle jedné měřené hodnoty. Složitější aplikace mohou ovládat více zdrojů tepla v závislosti na potřebě výkonu nebo možnosti využití momentálního výkonu k akumulaci. Mezi aplikace topení jsou zařazeny i ekvitermní regulace, které umožňují jednak ekvitermně řídit směšovací ventil a dále obsahují až 3 konfigurovatelné termostaty.
PDF
schéma
schéma
schéma
schéma
detail
schéma
HD2 – řízení natápění akumulačních kamen
detail
HD2 je aplikace, která umožňuje při nedostatečně nadimenzovaném přívodu rozfázovat nabíjení akumulačních kamen dle povelu HDO a předpokládané doby jeho trvání. Rozfázování probíhá tak, aby docházelo k nabíjení všech okruhů postupně. Zároveň chrání překročení čtvrthodinových maxim a tím vede k úspoře prostředků.
HSR – natápění akunádrže solárkem, krbem a elektro +bazén
schéma

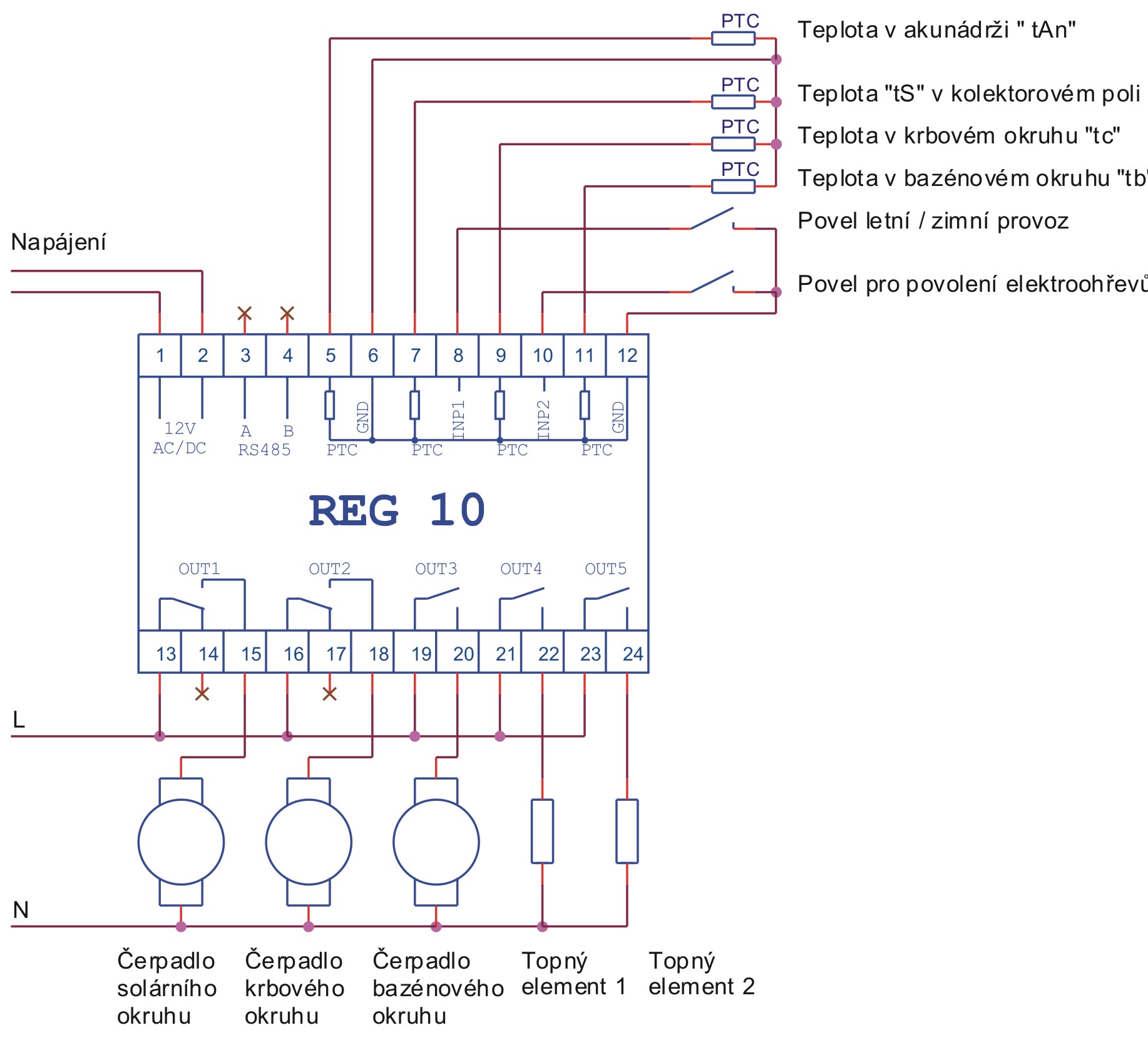

Aplikace HSR je určena pro ohřev akumulační nádrže pomocí solárních panelů, krbovou vložkou nebo elektrickými topnými tělesy. Energie z akunádrže je distribuována pro ohřev TUV a v zimním období pro topení a v letním období pro ohřev bazénu. Přístroj je vybaven vstupem pro letní / zimní provoz a vstupem pro povolení elektroohřevu.
schéma

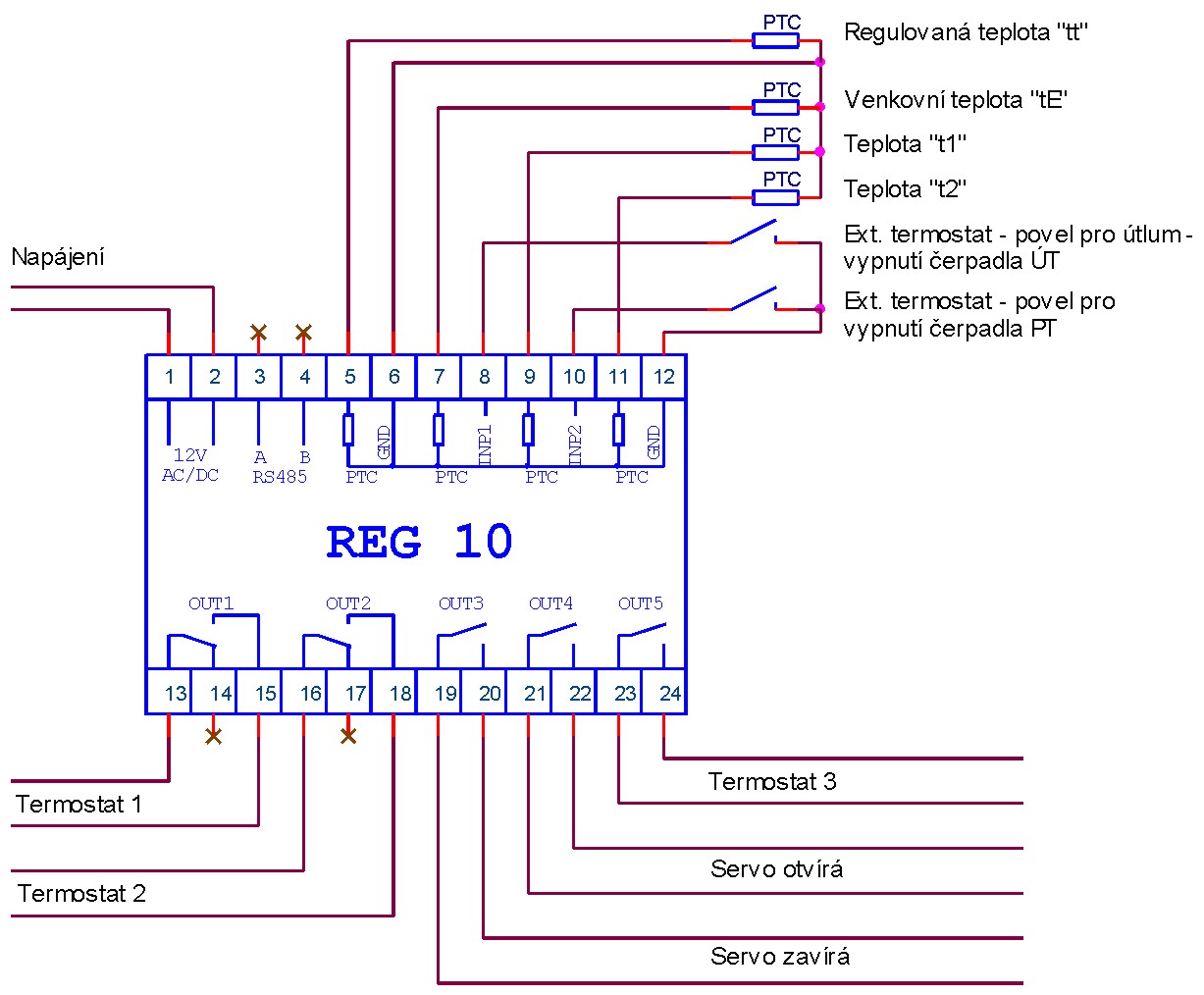

JERS – ekvitermní regulátor se 3 termostaty
schéma
Ekvitermní regulátor s možností nastavení strmosti křivky a omezením spodní a horní meze křivky. Program umožňuje ovládat až 3 termostaty a to dle jakékoliv měřené nebo vypočtené hodnoty a to jak v režimu chladí, tak i topí. Lze nastavit průměrování venkovní teploty a omezení topení při dosažení venkovní teploty.

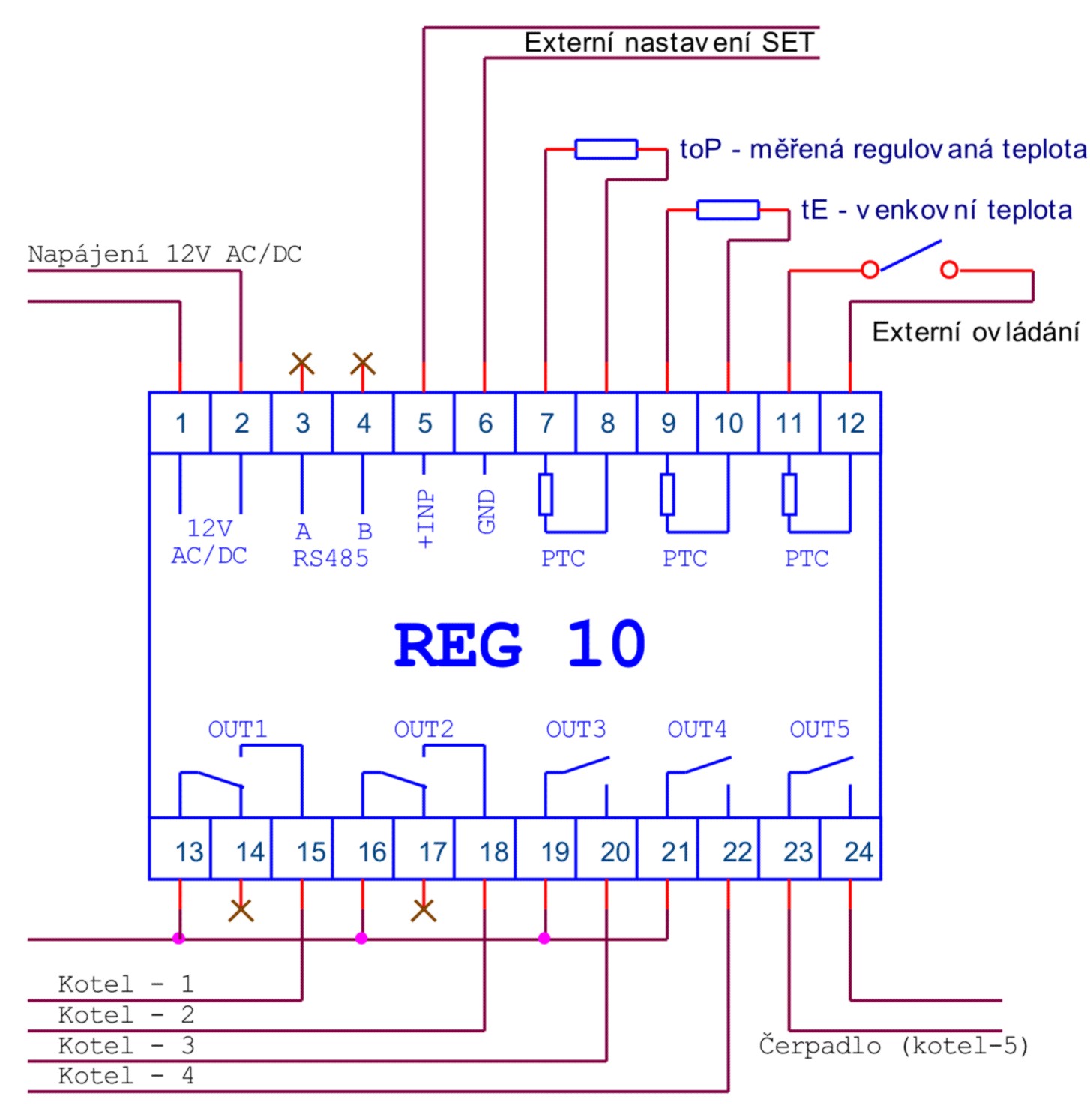

KE4 – kaskáda elektrokotle a čerpadla
detail
schéma

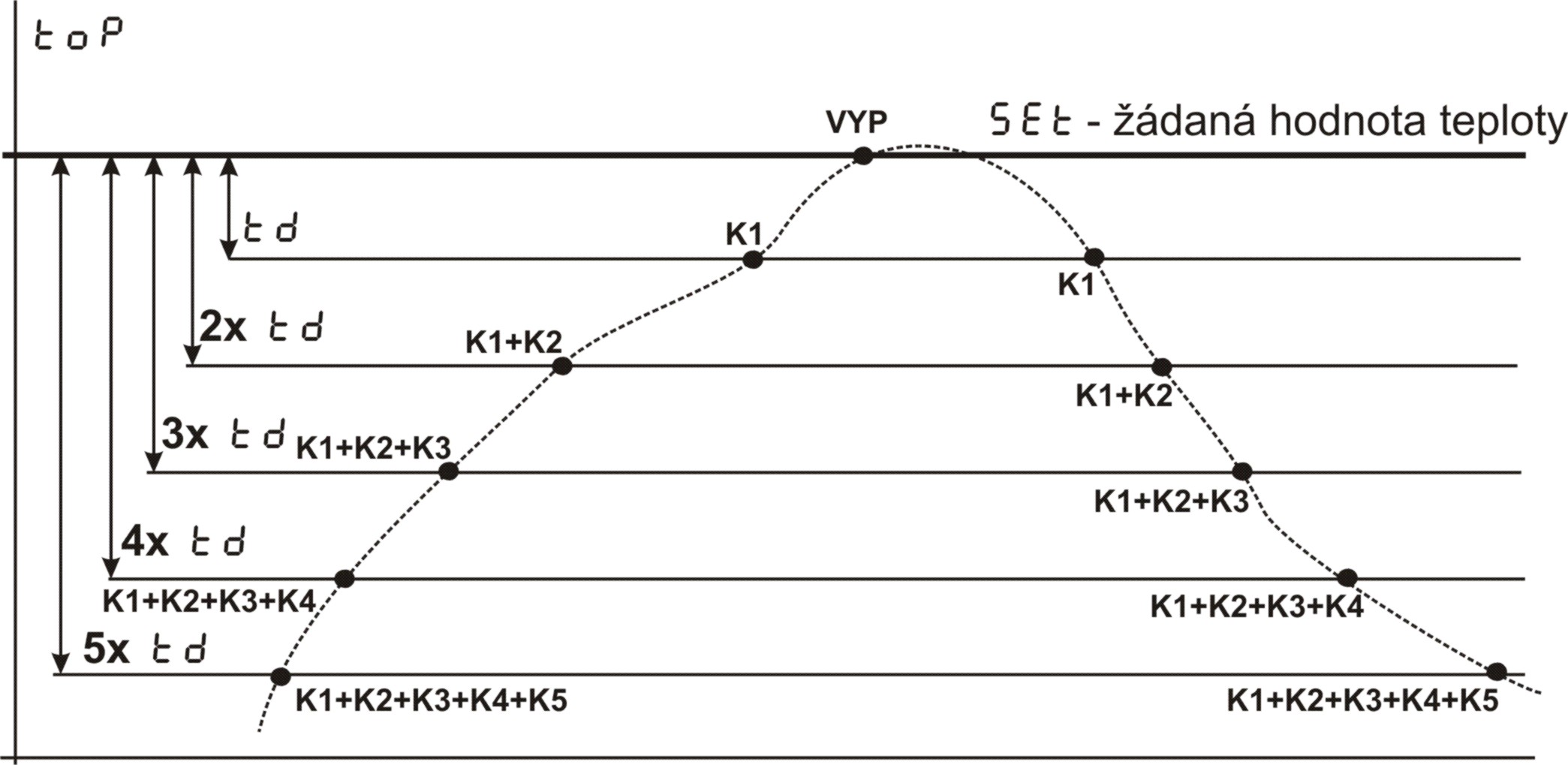

KE4 je aplikace pro řízení kaskády elektrokotlů – topných elementů a čerpadla. Může pracovat v režimu s konstantní požadovanou hodnotou nebo v režimu ekvitermním. Počet topných elementů je buď 5 nebo 4 a čerpadlo. Aplikace může být vybavena reálnými hodinami.
schéma
SMB – teplotní alarm se SMS hlášením a datovým záznamem
schéma
Aplikace SMB je určena pro spojení s GSM modemem TC65 v aplikační desce V20. Lze použít více jednotek REG10 k jednomu GSM modemu a tak získat přehled nad všemi měřenými údaji například v chladírnách, mrazících boxech, skladech atd. Jedna řídící jednotka může monitorovat až 4 analogové vstupy a 2 bezpotenciálové kontaktní vstupy. SMS jsou zasílány ve dvou úrovních podle přednastavených hodnot. Systém umožňuje zasílání měřených hodnot s textem vystihujícím situaci. Výhodou tohoto řešení je možnost změny přednastavených hodnot pomocí SMS.
TH5 – univerzální regulátor
detail
schéma

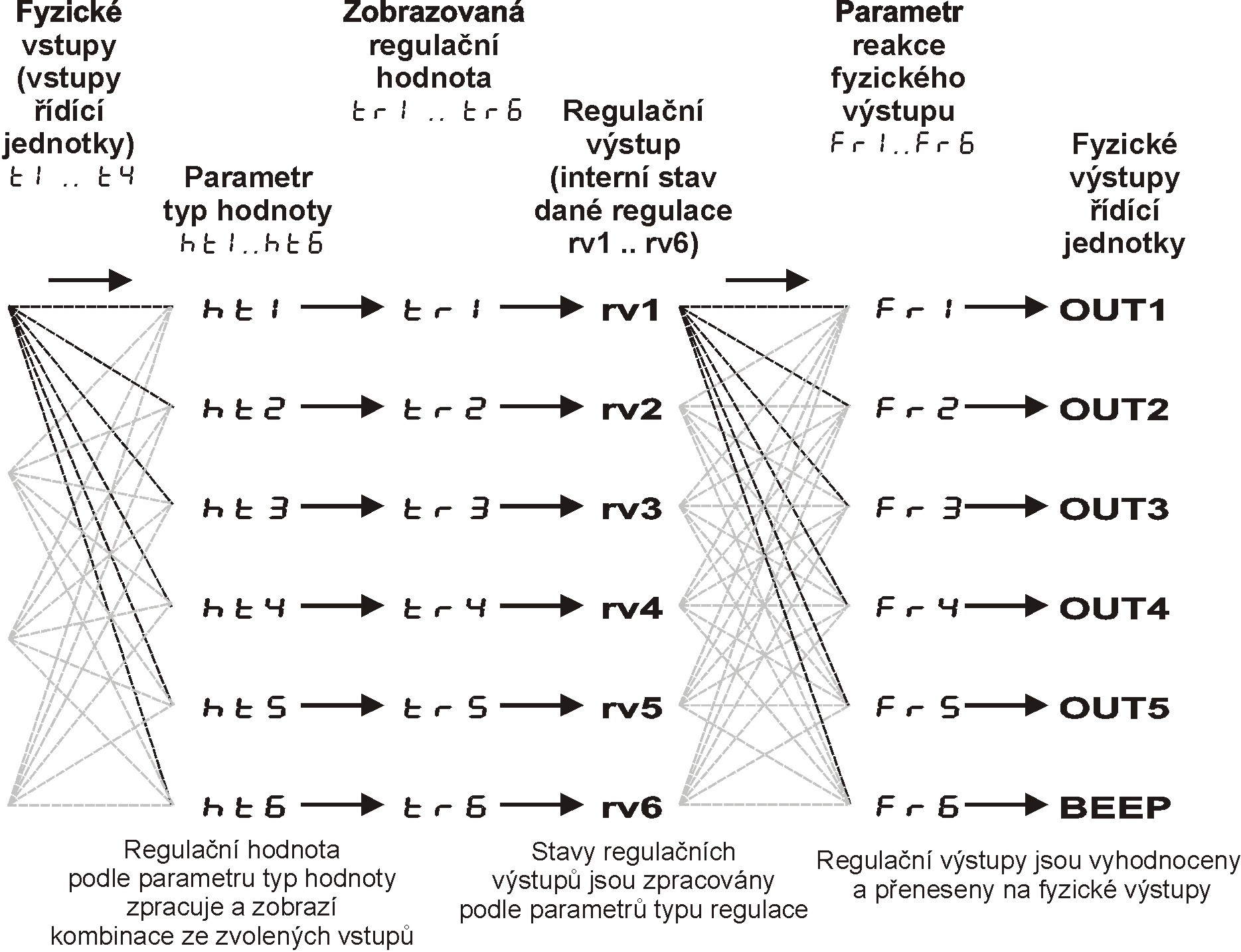

TH5 je univerzální aplikací, kterou lze bohatě konfigurovat uživatelsky. Obecně může měřit až 4 analogové veličiny jejichž typ musí být zvolen objednávkou. Základní provedení pracuje s teplotními vstupy PTC, Pt1000 a Ni1000. Lze objednat standardní napěťové a proudové vstupy. TH5 umí pracovat i s teplotami měřenými Pt100 nebo termočlánky J nebo K. V těchto případech lze vyhodnocovat pouze 2 teplotní vstupy z důvodu kompenzace.
TTUV – regulace TUV a vzduchotechniky
Aplikace TTUV je určena pro ohřev TUV s funkcí Legionela a pro regulaci vzduchotechniky. Regulace TUV probíhá v až 3 časových úsecích. Funkce Legionela probíhá 1x týdně. Vzduchotechnika je spínána při překročení přednastavené teploty.
TVS – regulace vzduchotechniky skladu
Aplikace TVS je určena k ovládání větracích klapek a provětrávacího ventilátoru skladového prostoru. Na základě požadované teploty ve skladu a venkovní teplotě otvírá nebo zavírá větrací klapky a spouští ventilátor.
VCH – regulátor chlazení s odtáváním a topením
Aplikace VCH je určena pro udržování optimální teploty v prostoru. Umožňuje ovládat jak topení, tak chlazení. Disponuje i režimem odtávání výparníku. Ovládá ventilátor.
VKK – regulátor předehřevu vody
Aplikace VKK je určena k ovládání předehřevu teplé vody. Přístroj vyhodnocuje požadavek na předehřev, regulovanou teplotu, teplotu akumulační a teplotu vody. Dále ovládá trojcestný ventil, 2 nezávislé motorkompresory, čerpadlo kondenzátoru a čerpadlo rekuperace. Aplikace počítá motohodiny všech výstupů.
VTC – řízení kaskády tepelných čerpadel a topných elementů
Aplikace VTC je určena pro řízení až 3 tepelných čerpadel a 2 topných elementů v závislosti na povelu HDO a TUV. Aplikace je vybavena ekvitermní regulací požadované hodnoty a čítači motohodin. Tyto čítače způsobují rovnoměrné opotřebení tepelných čerpadel.
VTP – řídící jednotka vzduchotechniky základnové stanice
detail

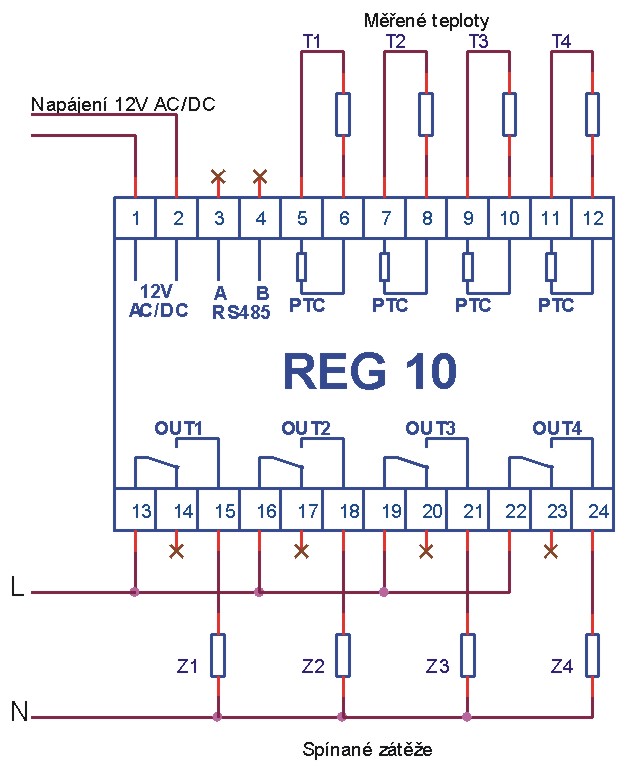

Aplikace VTP je určena při řízení vzduchotechniky základnové stanice. Program vychází z oblíbeného čtyřnásobného termostatu typu TH44, který umožňuje měřit, zobrazovat a regulovat až 4 nezávislé okruhy. Každý okruh má svojí měřenou hodnotu, požadovanou hodnotu a diferenci.
ZRT – řídící jednotka výkonu tepelného čerpadla
Aplikace ZRT na základě požadované a měření teploty reguluje napěťovým výstupem 0..10V případně proudovým výstupem 0..20mA výkon tepelného čerpadla v rozsahu 0..100% výkonu. Je určena pro invertorová tepelná čerpadla.
