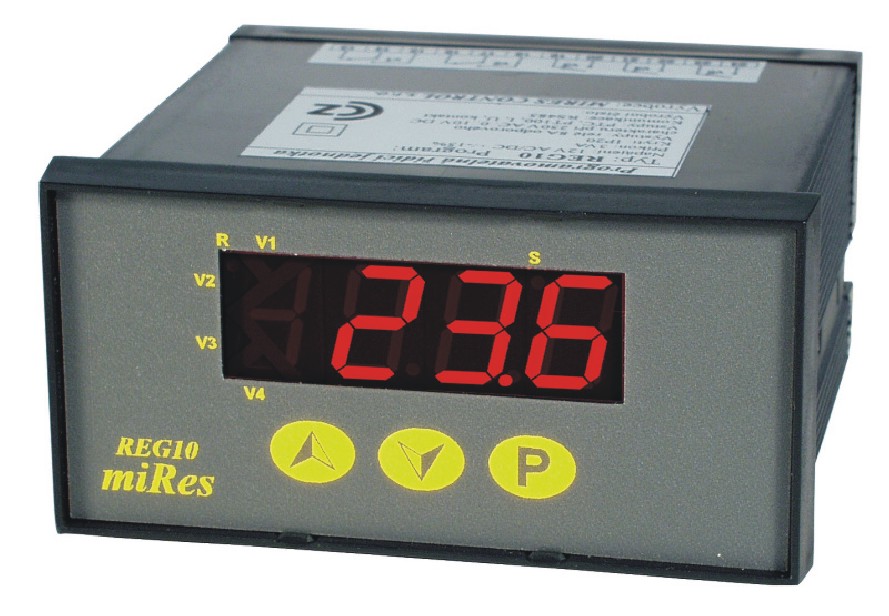

V této kategorii jsou umístěny popisy speciálních aplikací, které vyhovují určitým typům technologií. Jedná se o řízení strojů, výrobních linek nebo podpůrné technologie. Najdete zde různé kombinace čítačů, časovačů termostatů, presostatů a další. Tato kategorie slouží jako inspirace pro návrh řešení Vašeho aplikačního požadavku.
PDF

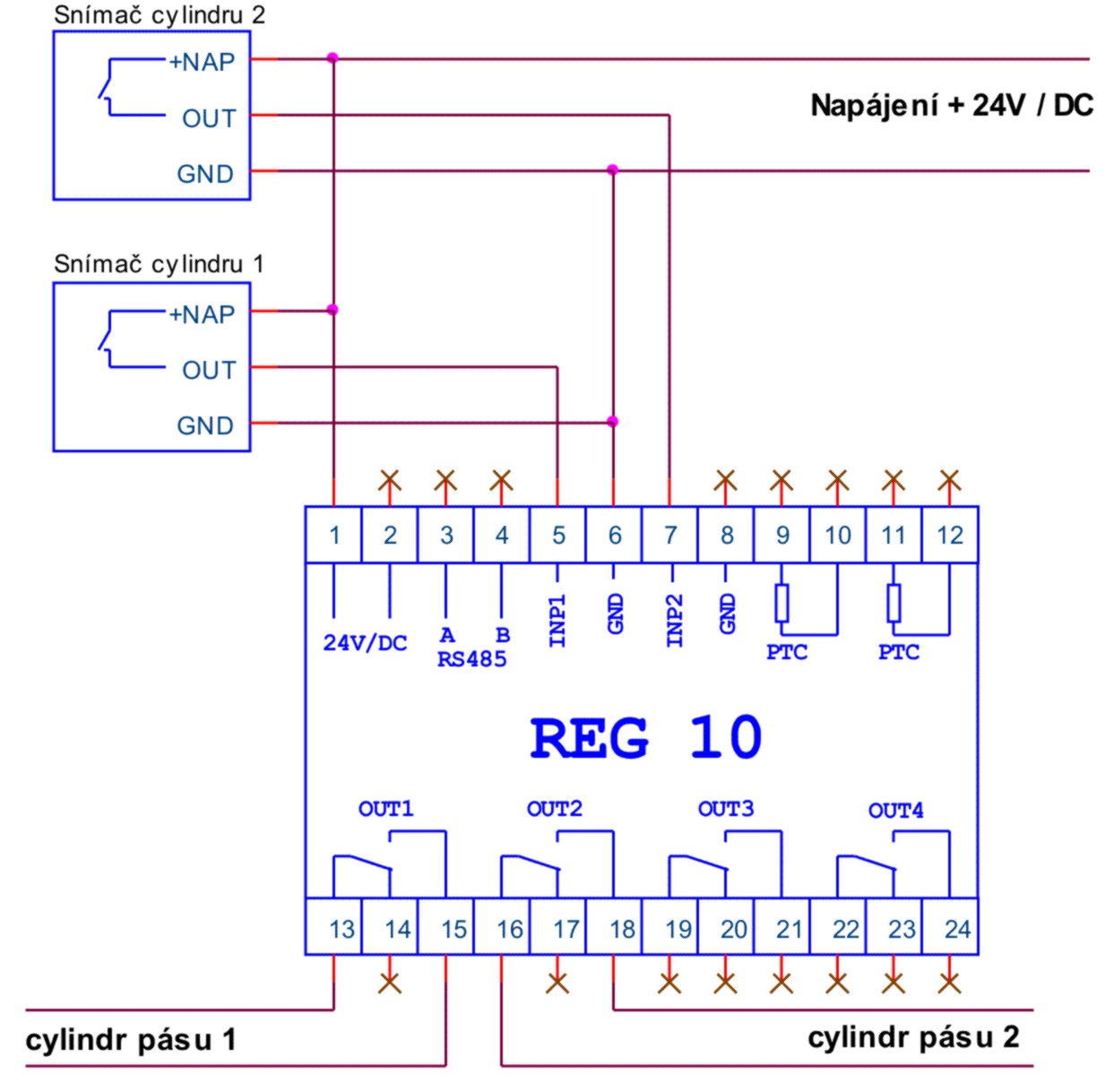

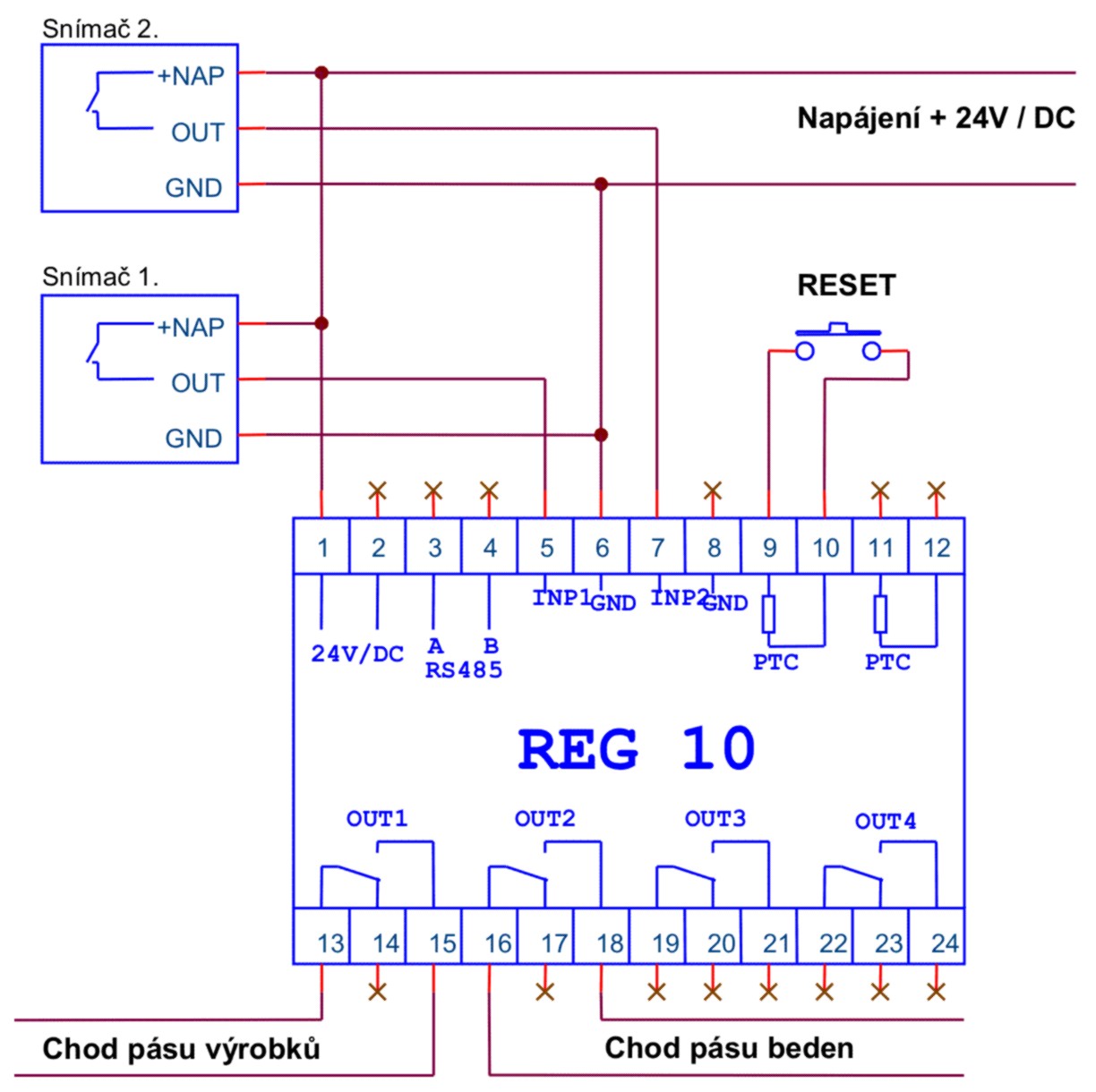

schéma

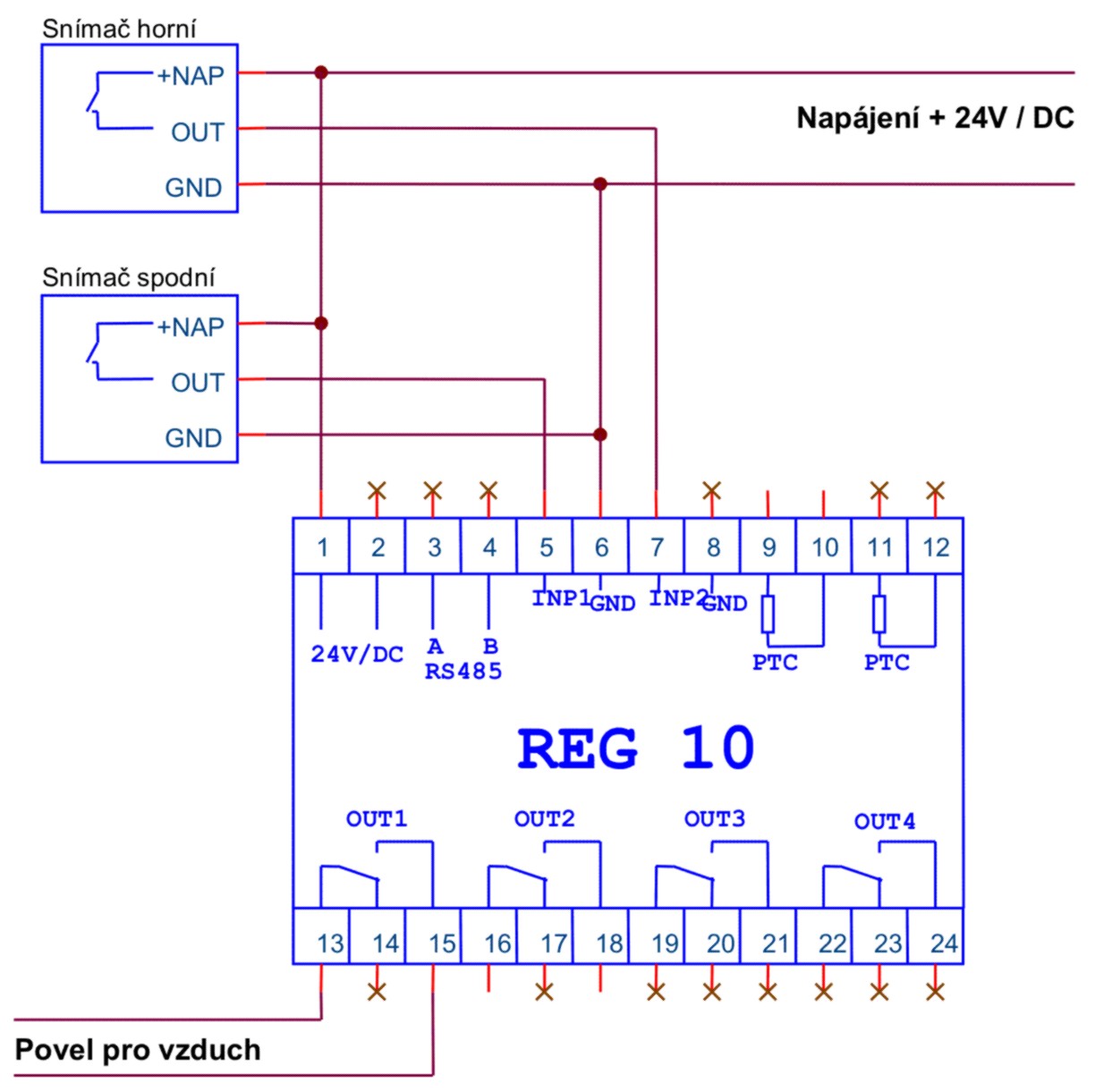

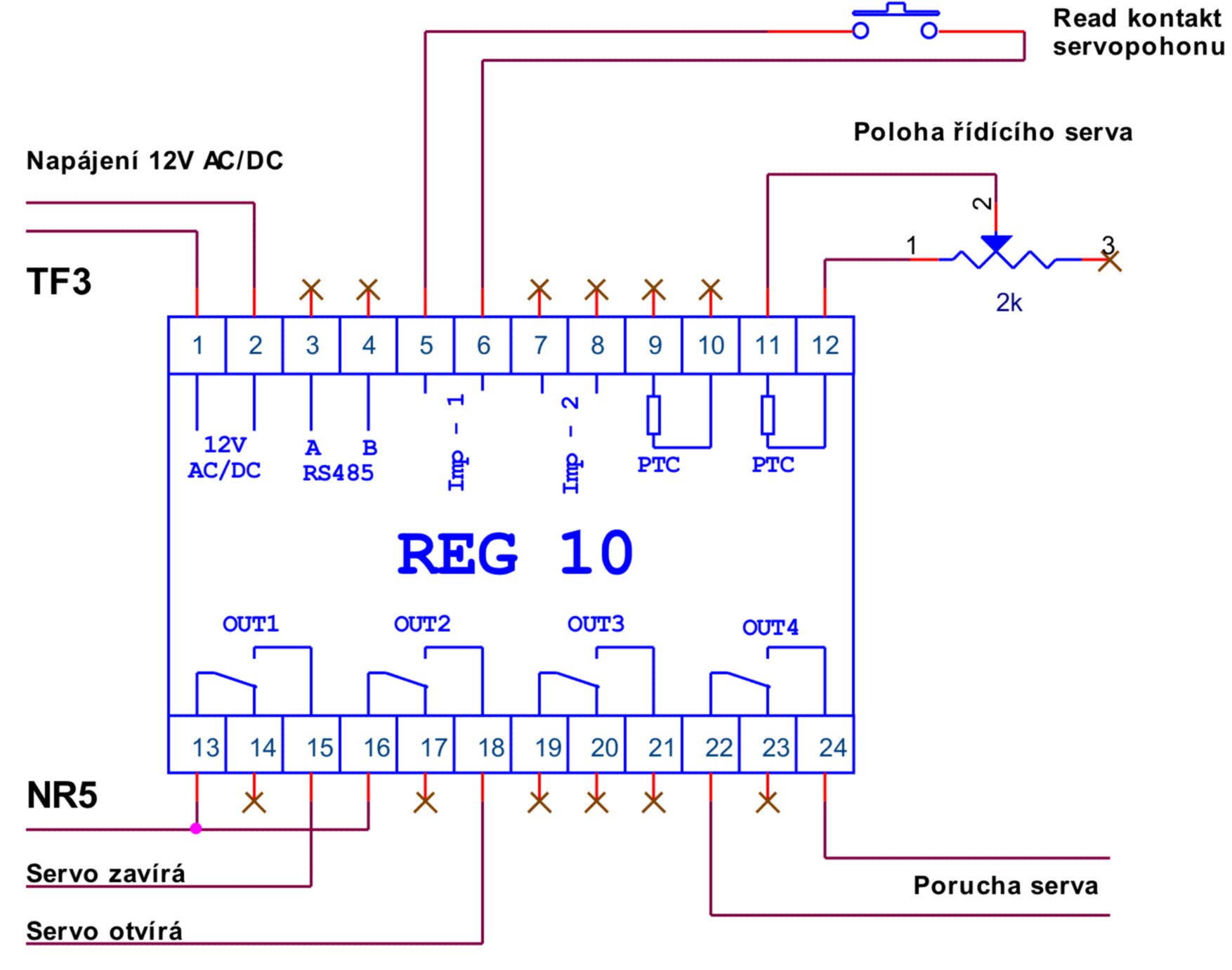

schéma

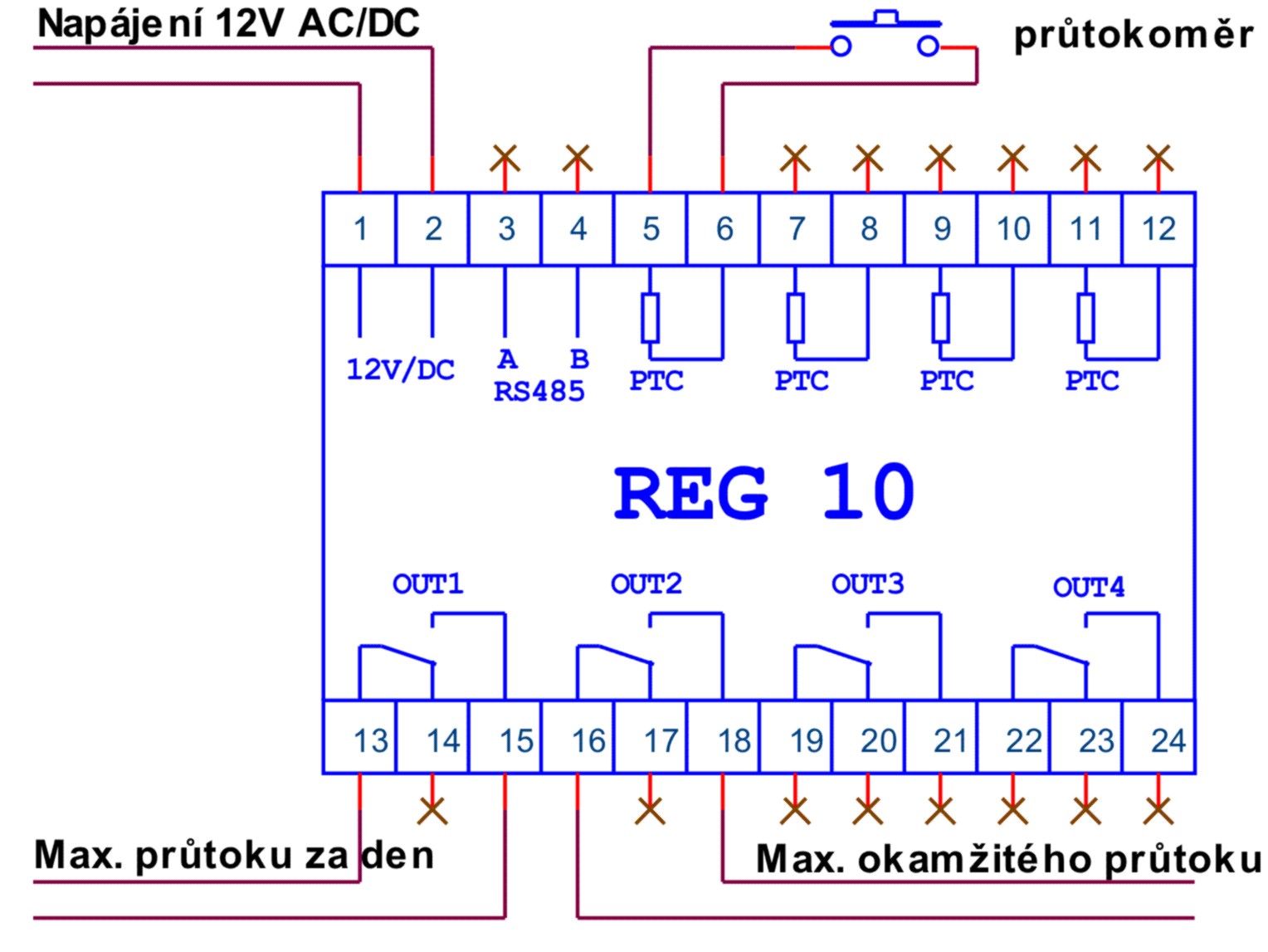

schéma

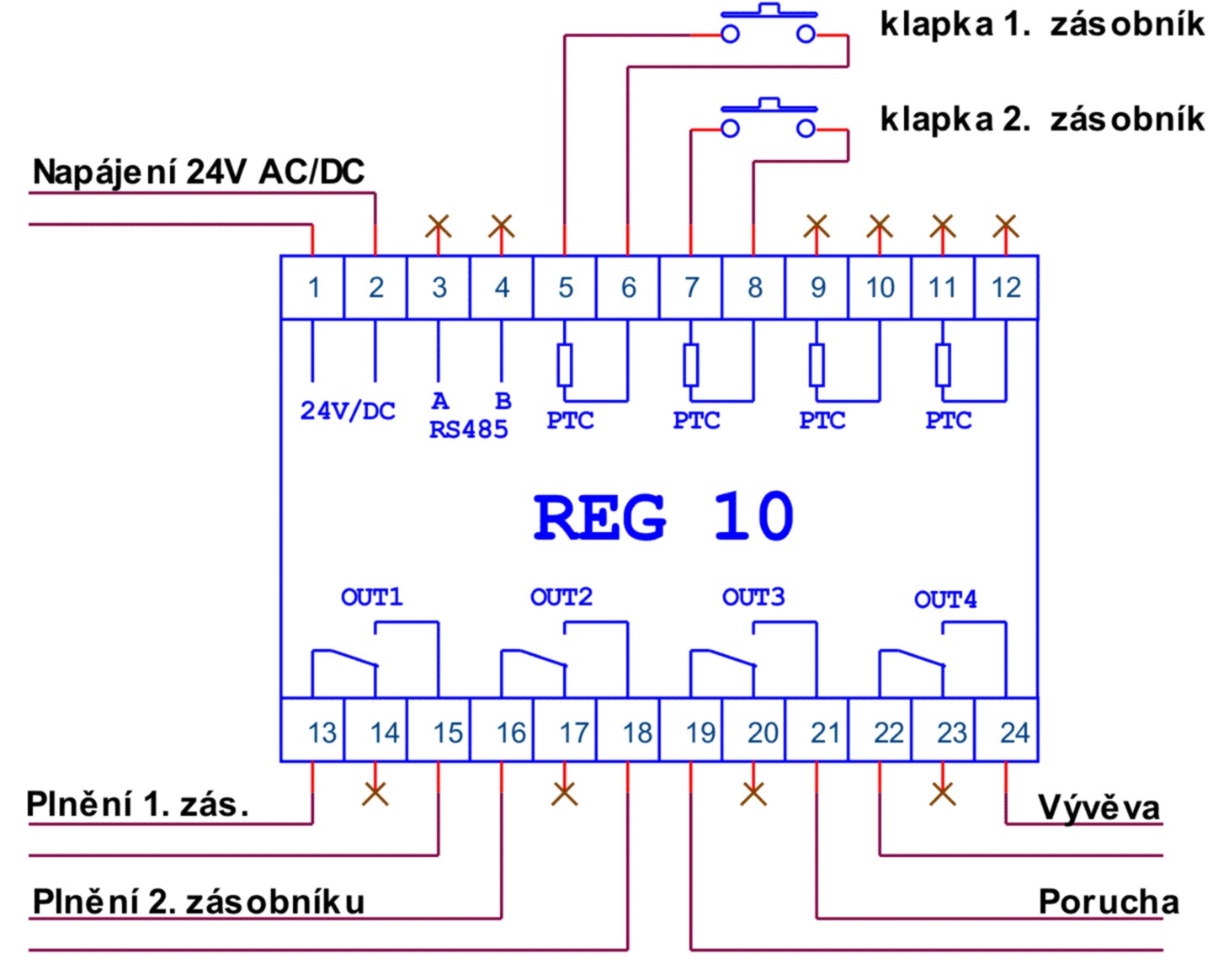

schéma

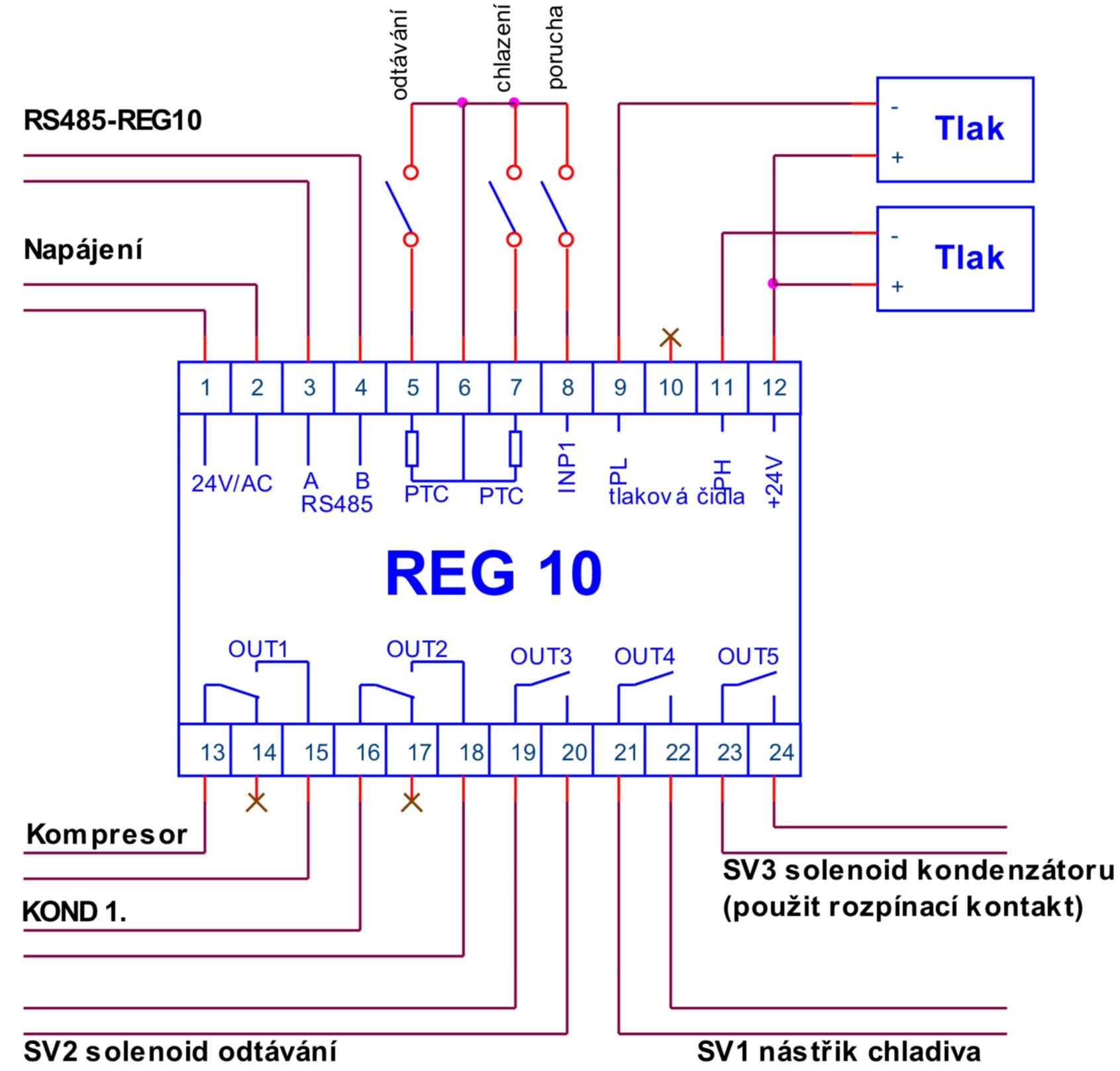

AGK – řízení blokového chladícího agregátu
schéma
AGK slouží pro řízení blokového chladícího agregátu včetně vyhodnocení nízkotlaké a vysokotlaké ochrany, poruchy souboru, povelu pro odtávání a chlazení. Program ovládá kompresor, ventilátory kondenzátoru, solenoidivý ventil odtávání, kapalinový ventil chladiva a solenoidový ventil kondenzátoru.

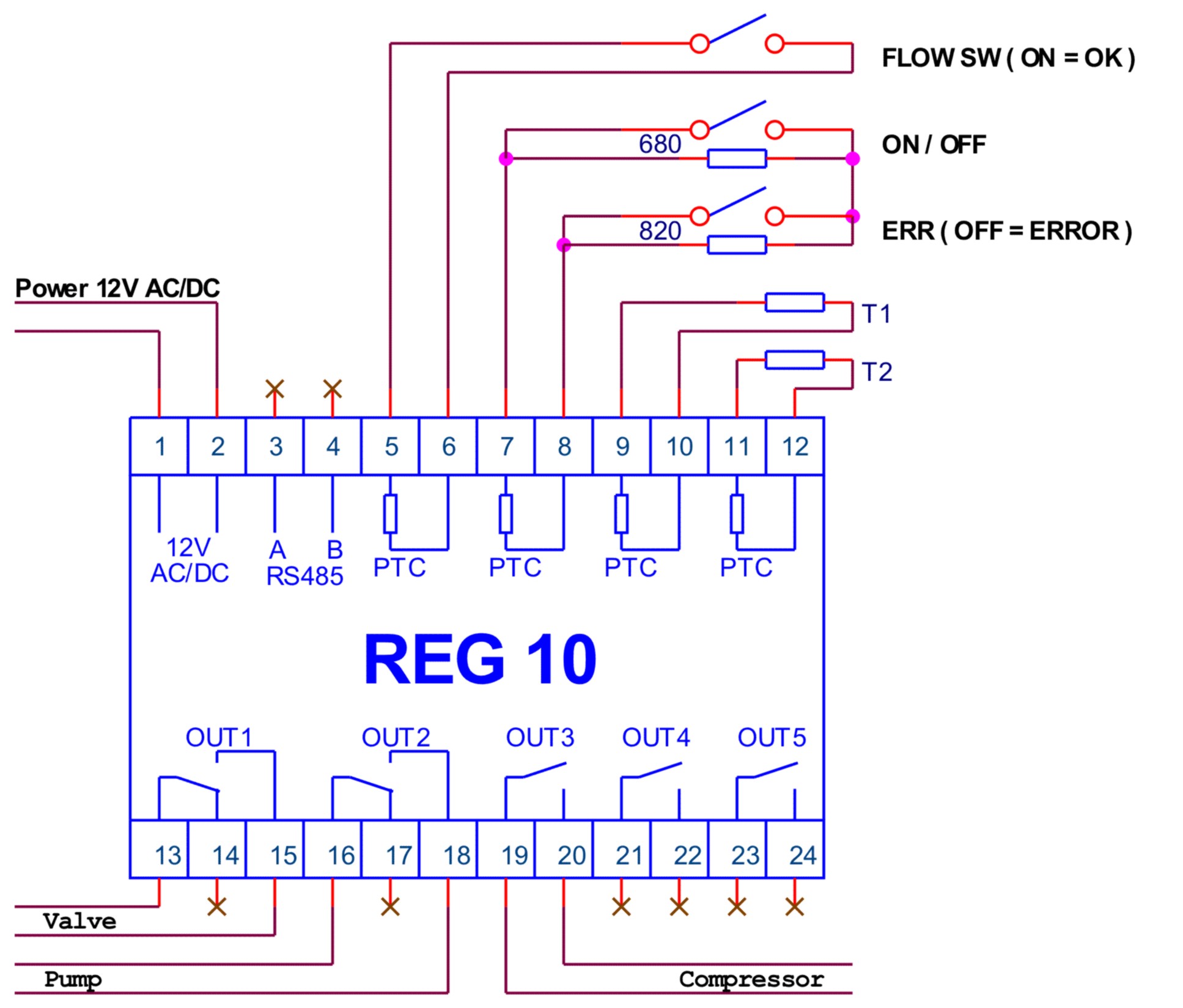

schéma
schéma
schéma
schéma

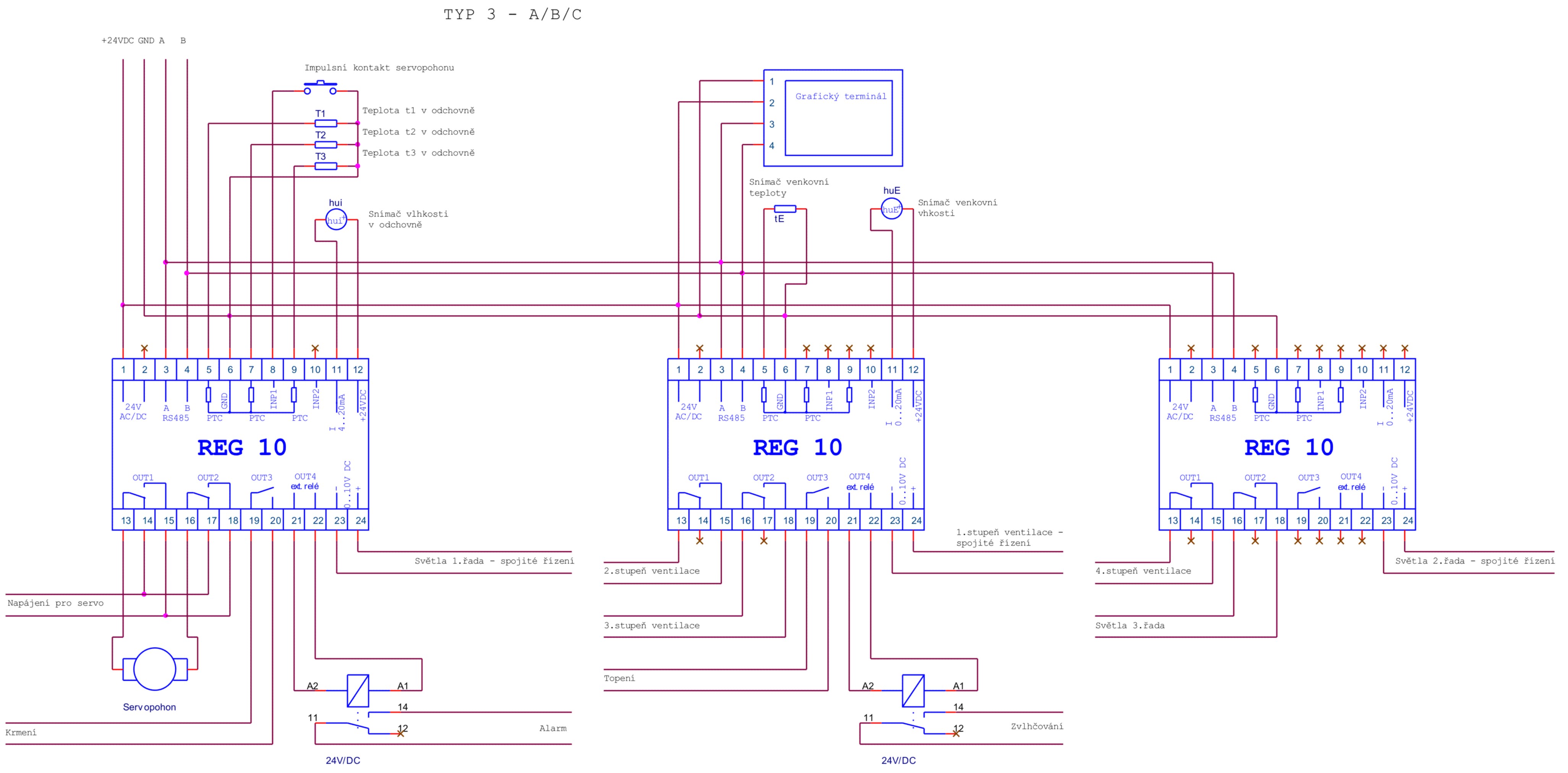

ANS – sestava řídících jednotek pro odchovny slepic
schéma
Aplikace ANS je určena pro řízení odchoven slepic. Může se skládat až ze 3ks přístrojů REG10 a zobrazovacího terminálu TTG. Program obsluhuje kompletní ventilaci, topení, chlazení, zvlhčování, vysoušení, krmení a 3 řady osvětlení. Terminál TTG slouží k zobrazení stavu technologie a k nastavování paramtrů chovu.
schéma
ARC – řídící jednotka zvlhčování při nízkých teplotách
schéma
Aplikace ARC slouží k řízení technologie zvlhčování při nízkých teplotách. Zvlhčovací agregát využívá přirozeného odparu vody ze speciálního materiálu – celdeku pomocí proudícího vzduchu. Tímto způsobem zvlhčování vzduch pojme jen tolik vlhkosti, kolik dovolí fyzikální vlastnosti prostředí. Zároveň dochází i ke zchlazovacímu efektu.
schéma
schéma
BDG – řídící jednotka vzduchotechniky
Aplikace BDG je určena pro řízení vzduchotechniky průmyslové digestoře. Je určena pro zařízení vyráběné BLOCK a.s..

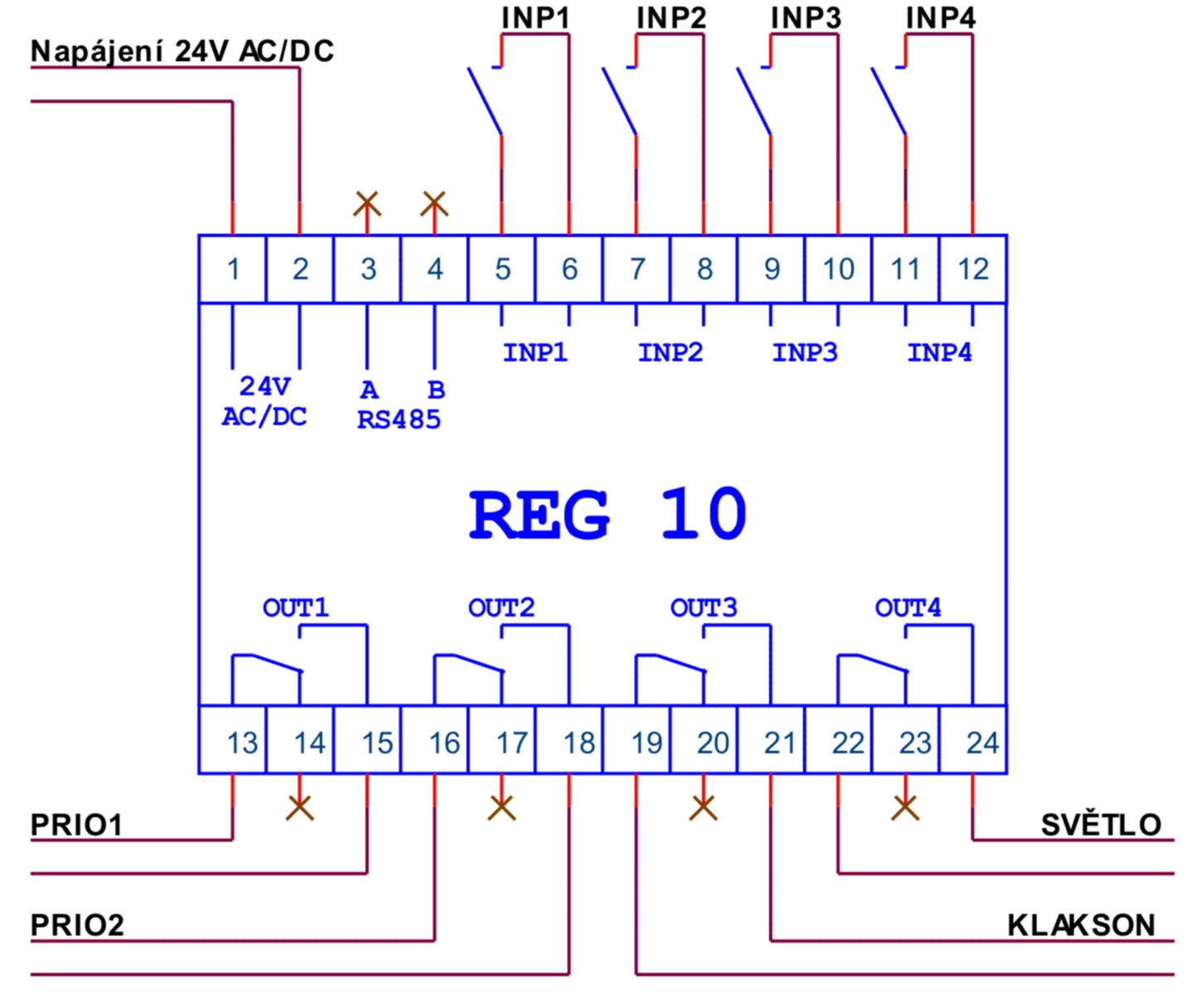

CBF – záznamová jednotka stavů logických vstupů
schéma
Aplikace CBF slouží k zaznamenávání stavů až 4 logických vstupů. Tyto stavy jsou ukládány do interního datového záznamníku. Data z tohoto záznamníku můžete vyexportovat programem MemoryMaker do tabulek, grafů nebo jiného formátu k dalšímu použití.

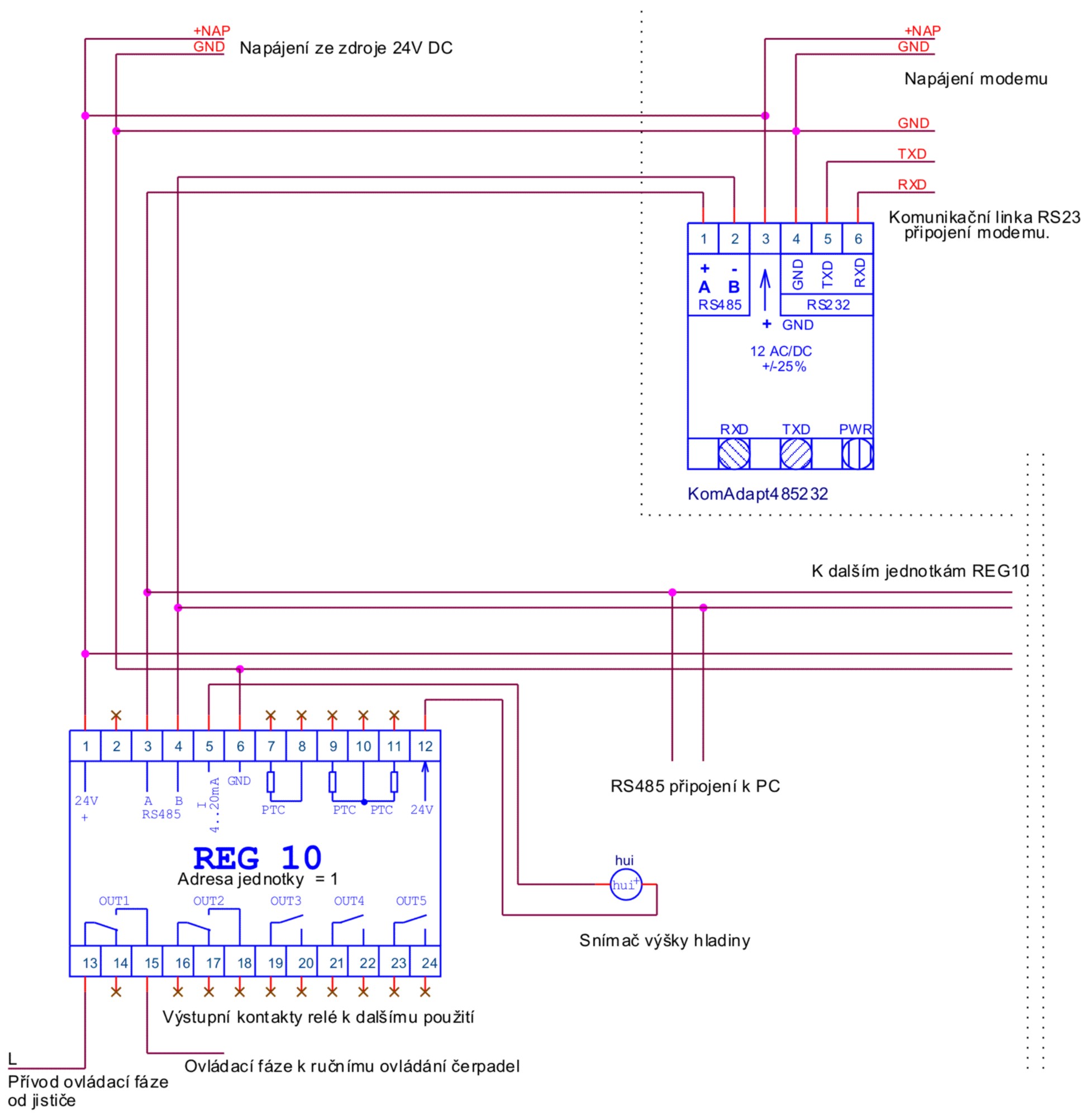

CKO – vyhodnocení výšky hladiny se zasíláním SMS
schéma
Aplikace slouží k vyhodnocení výšky hladiny až v pěti nastavitelných úrovních. Pomocí ultrazvukového snímače výšky hladiny je zjištěna aktuální výška a porovnána s přednastavenými hodnotami. Následně program rozhodne dle přednastavení reakce, zda odešle SMS zprávu a komu dle skupiny.

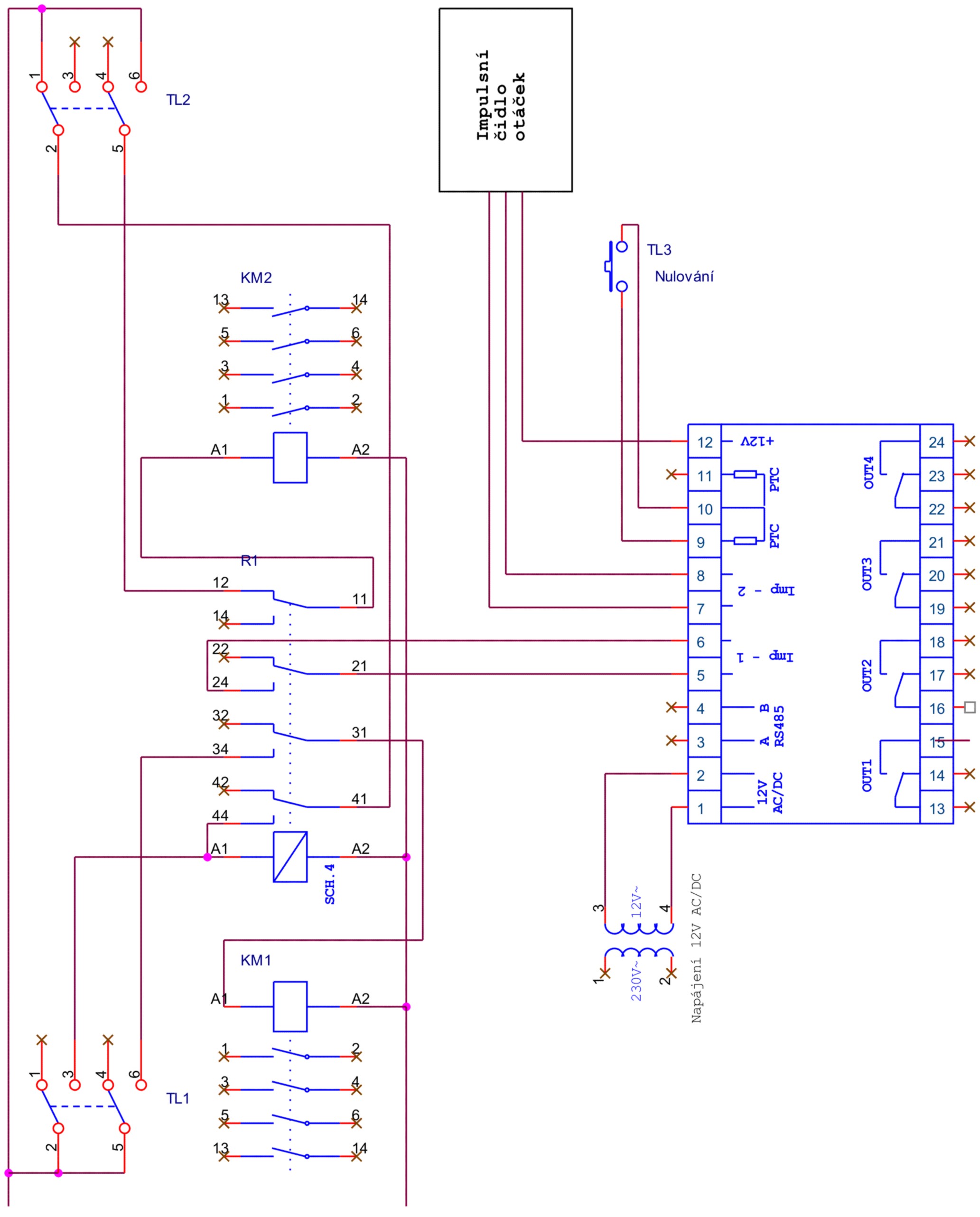

schéma

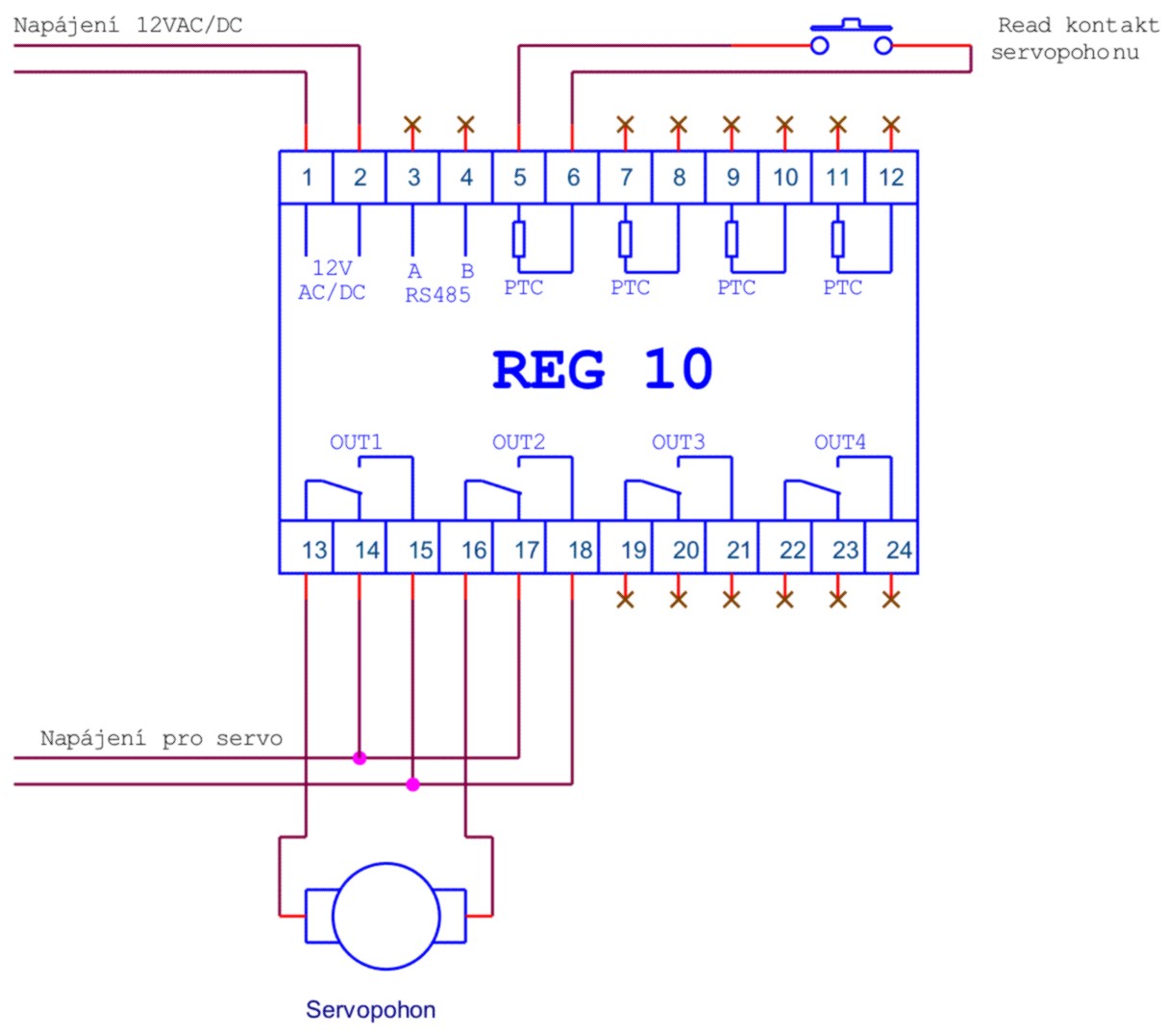

schéma
schéma

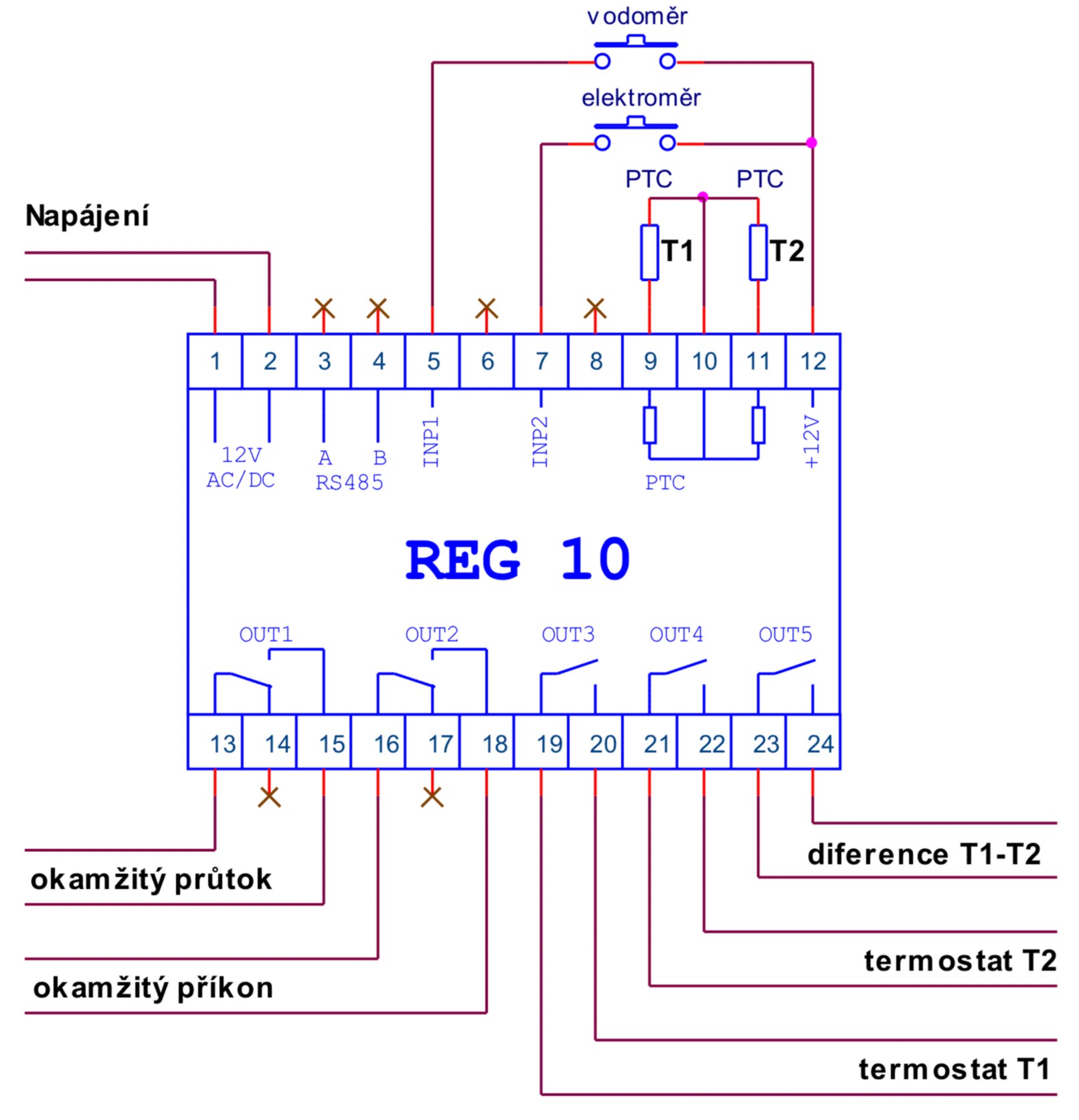

EME – měřící jednotka výkonu
schéma
Slouží k měření výkonů tepelných čerpadel, kapalinových solárních systémů, a dalších zdrojů tepla. Na základě měření teplot studené a teplé větve, impulsů z průtokoměru a elektroměru vypočítá příkon a výkon zařízení. K této aplikaci dodáváme i párované teplotní sondy typu Pt1000. Výstupy jsou spínány jako komparátory okamžitého průtoku, příkonu a jako komparátory teploty a diference.
schéma
HD2 – řízení natápění akumulačních kamen
detail
HD2 je aplikace, která umožňuje při nedostatečně nadimenzovaném přívodu rozfázovat nabíjení akumulačních kamen dle povelu HDO a předpokládané doby jeho trvání. Rozfázování probíhá tak, aby docházelo k nabíjení všech okruhů postupně. Zároveň chrání překročení čtvrthodinových maxim a tím vede k úspoře prostředků.
schéma

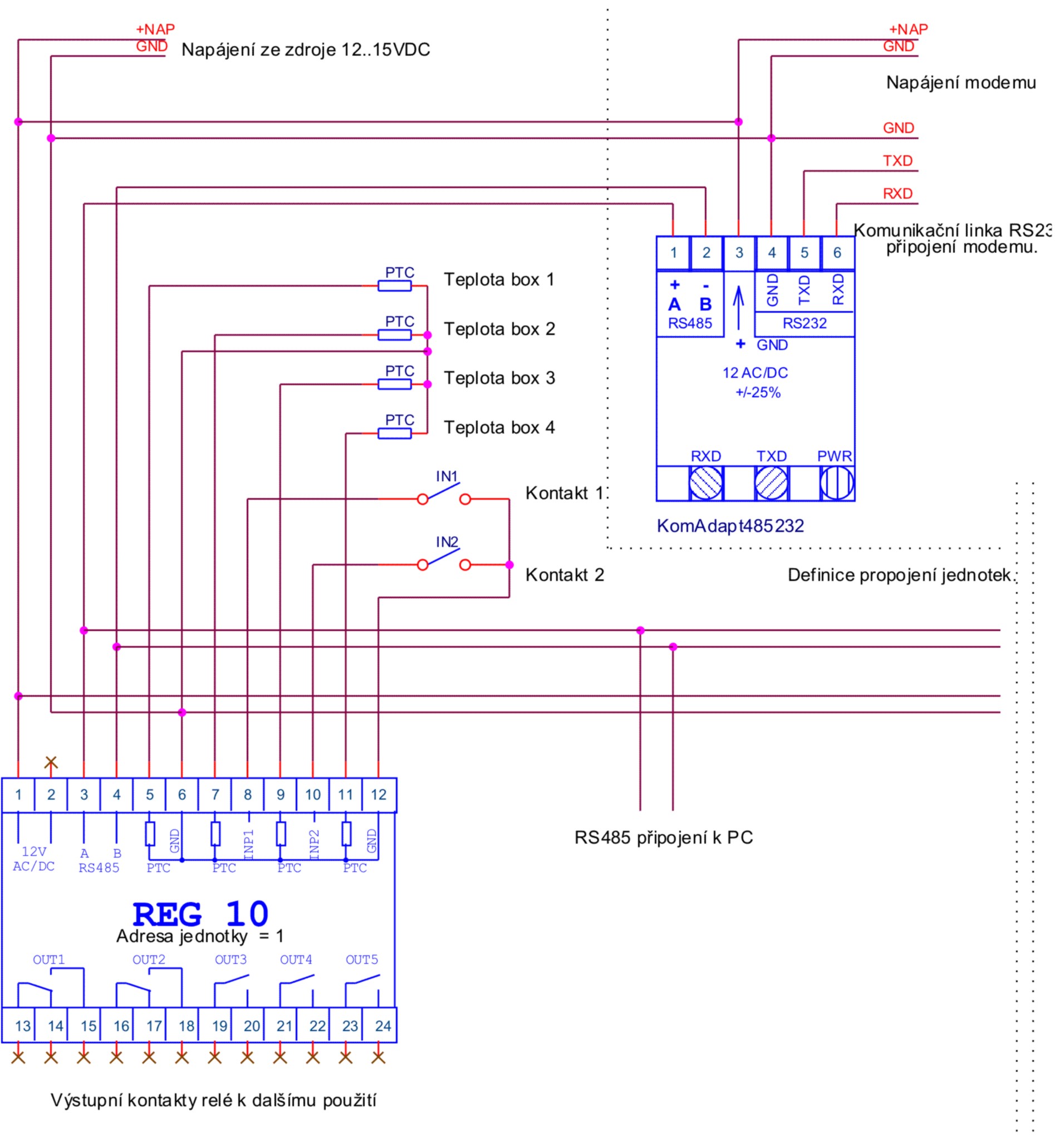

SMA – teplotní alarm se SMS hlášením
schéma
Aplikace SMA je vhodná pro použití vyhodnocení až 4 nezávislých teplotních sond a 2 bezpotenciálových kontaktů. Na tyto kontakty lze připojit například mechanický termostat, dveřní kontakt, koncový spínač, pomocné kontakty od proudových chráničů, presostaty nebo sdruženou ochranu systému. Uživatel se pomocí SMS dozví aktuální měřené hodnoty a stavy bezpotenciálových kontaktů. Dále může pomocí SMS měnit požadované hodnoty pro vyhodnocení.
SMB – teplotní alarm se SMS hlášením a datovým záznamem
schéma
Aplikace SMB je určena pro spojení s GSM modemem TC65 v aplikační desce V20. Lze použít více jednotek REG10 k jednomu GSM modemu a tak získat přehled nad všemi měřenými údaji například v chladírnách, mrazících boxech, skladech atd. Jedna řídící jednotka může monitorovat až 4 analogové vstupy a 2 bezpotenciálové kontaktní vstupy. SMS jsou zasílány ve dvou úrovních podle přednastavených hodnot. Systém umožňuje zasílání měřených hodnot s textem vystihujícím situaci. Výhodou tohoto řešení je možnost změny přednastavených hodnot pomocí SMS.

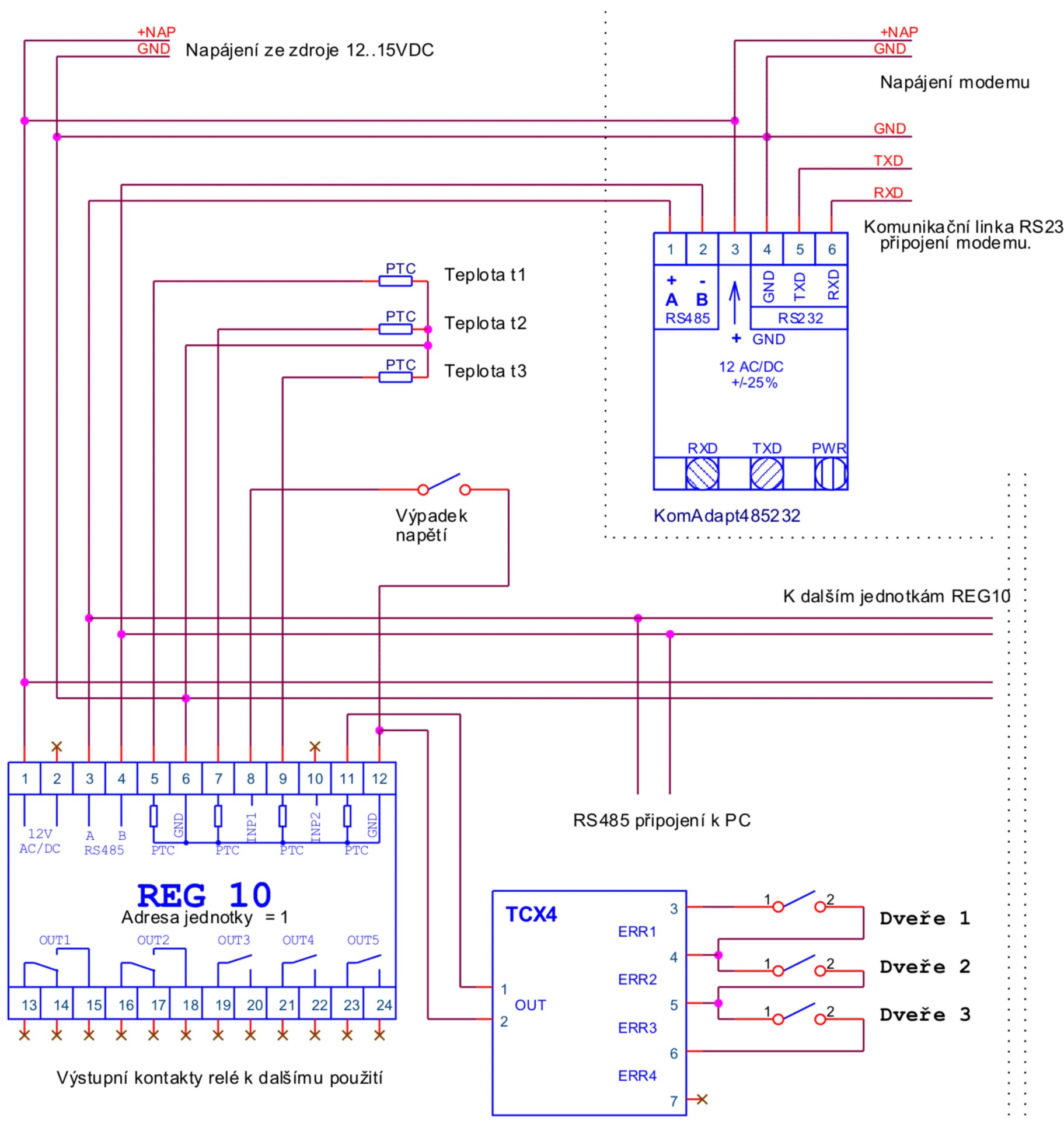

SMD – teplotní alarm s dveřními kontakty a zasíláním SMS
schéma
Aplikace SMD je určena pro měří až 3 teplot a vyhodnocení až 4 pomalých bezpotenciálových kontaktů a 2 přidavných bezpotenciálových kontaktů například od hlídání napájení. Každý analogový vstup může spustit odeslání SMS při 4 komparačních úrovních. Lze nastavit typ reakce na náběžnou nebo spádovou hranu nebo na obě, případně událost vypnout. Aplikace SMD spolupracuje s GSM modemem TC65 s aplikační deskou V20.

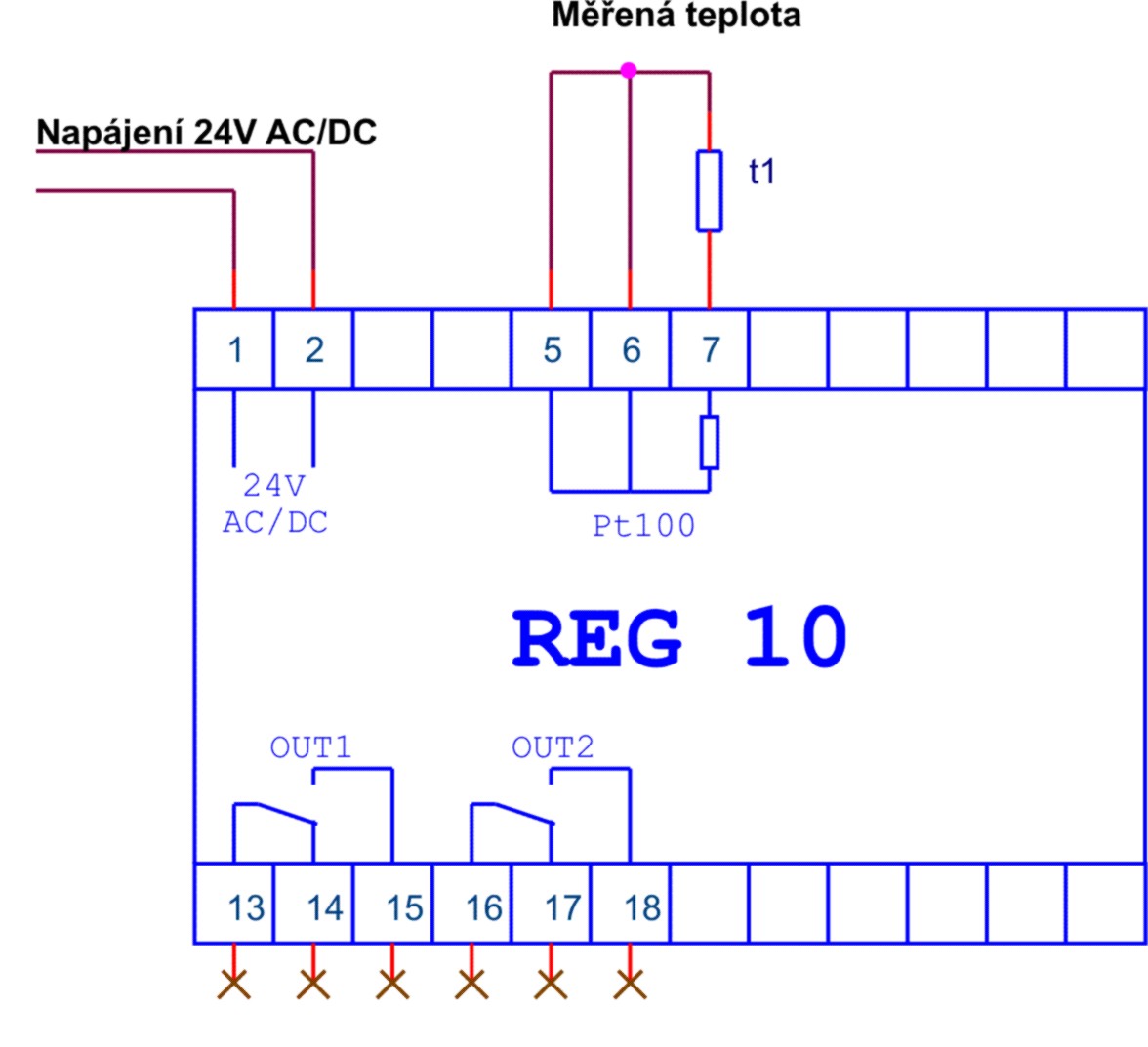

SMP – řídící jednotka ochrany motoru
schéma
Tato aplikace je určena pro teplotní sondy typu Pt100 zabudované ve vinutí elektromotoru. Při správné teplotě je sepnut 1 výstup, při překročení přednastavené meze sepne alarm. Lze aplikovat i pro jiné typy teplotních sond a i pro více měřených hodnot.
TTRV regulace vlhkosti
Aplikace TTRV je určena pro měření a regulaci vlhkosti v až čtyřech nezávislých zónách. Při překročení přednastavené hodnoty vlhkosti je sepnut příslušný regulační výstup. Přístroj tedy slouží primárně ke snižování vlhkosti. Při požadavku na opačnou funkci, tedy zvyšování vlhkosti, je možné algoritmus upravit.
TTUV – regulace TUV a vzduchotechniky
Aplikace TTUV je určena pro ohřev TUV s funkcí Legionela a pro regulaci vzduchotechniky. Regulace TUV probíhá v až 3 časových úsecích. Funkce Legionela probíhá 1x týdně. Vzduchotechnika je spínána při překročení přednastavené teploty.

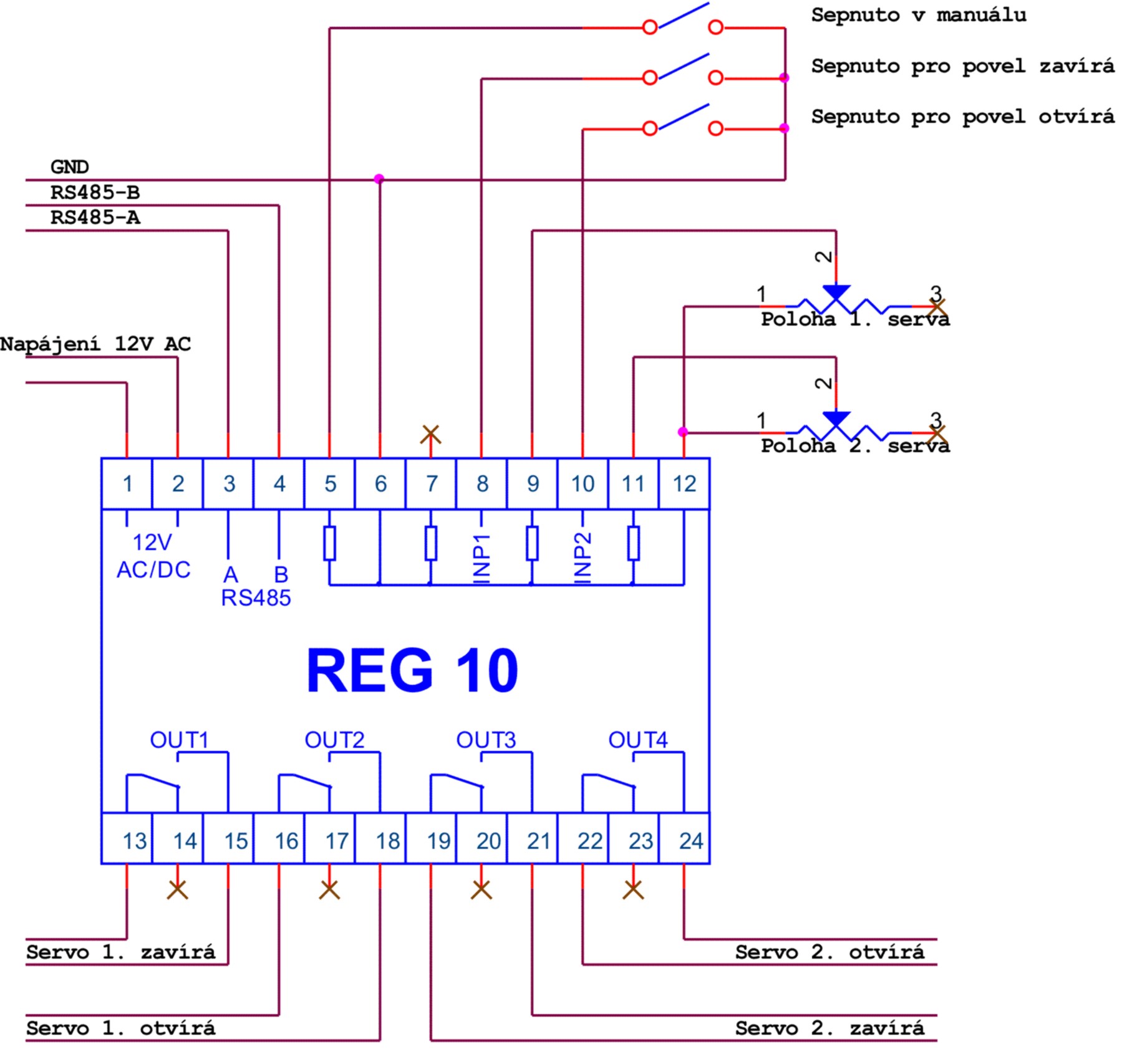

TUS – protichůdná regulace 2 servopohonů
Aplikace TUS je určena pro ovládání páru servopohonů standardním napěťovým, případně proudovým signálem. Pracuje tak, že pokud má první servopohon požadavek na výchylku 0%, tak druhý servopohon má požadavek na výchylku 100%. A opačně. Při požadavku na 50% jsou výchylky obou servopohonů stejné.
TVS – regulace vzduchotechniky skladu
Aplikace TVS je určena k ovládání větracích klapek a provětrávacího ventilátoru skladového prostoru. Na základě požadované teploty ve skladu a venkovní teplotě otvírá nebo zavírá větrací klapky a spouští ventilátor.
TX2 – řídící jednotka závlahového systému
Aplikace TX2 je určena pro ovládání až 4 nezávislých okruhů závlahy nebo zálivky. Pomocí snímačů půdní vlhkosti jednotlivých okruhů vyhodnocuje půdní vlhkost a dále ovládá příslušný ventil nebo čerpadlo okruhu s nízkou půdní vlhkostí. Zálivku nebo závlahu lze omezit na přednastavitelný časový úsek.
VCH – regulátor chlazení s odtáváním a topením
Aplikace VCH je určena pro udržování optimální teploty v prostoru. Umožňuje ovládat jak topení, tak chlazení. Disponuje i režimem odtávání výparníku. Ovládá ventilátor.
VCM – časování povelů chlazení
Aplikace VCM je určena pro ovládání kompresorů tak, aby nebylo současně spuštěno více zařízení.

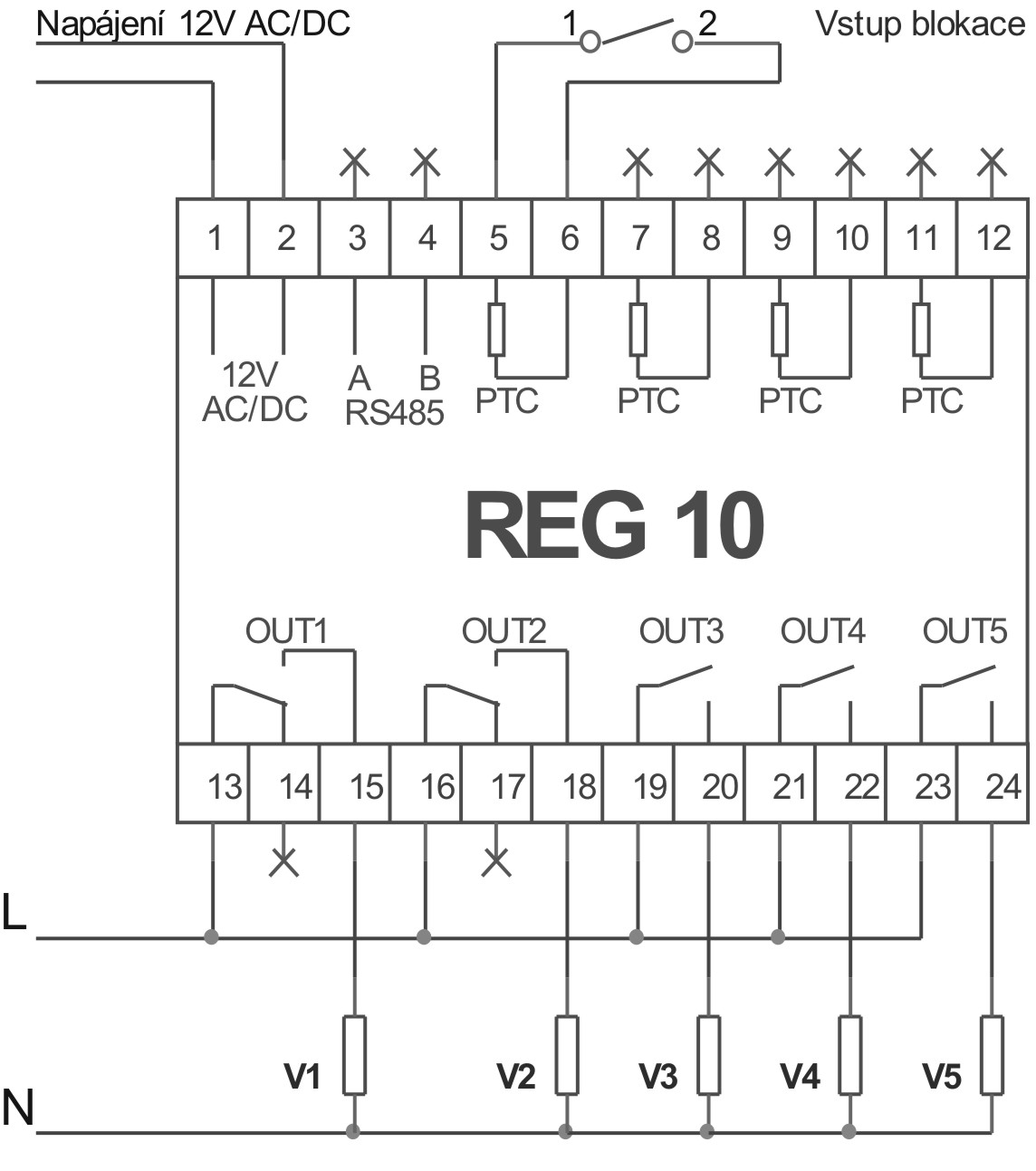

schéma
VKK – regulátor předehřevu vody
Aplikace VKK je určena k ovládání předehřevu teplé vody. Přístroj vyhodnocuje požadavek na předehřev, regulovanou teplotu, teplotu akumulační a teplotu vody. Dále ovládá trojcestný ventil, 2 nezávislé motorkompresory, čerpadlo kondenzátoru a čerpadlo rekuperace. Aplikace počítá motohodiny všech výstupů.
VOT – řízení odtávání 2 nezávislých zón dle reálného času
Apliakce VOT měří teploty ve dvou nezávislých výparnících chladícího zařízení. Dále ovládá odtávání každé zóny zvlášť v přednastavených časových značkách. Těchto může být až 6 za 24 hodin pro každou zónu zvlášť.
detail
VTP – řídící jednotka vzduchotechniky základnové stanice
detail
Aplikace VTP je určena při řízení vzduchotechniky základnové stanice. Program vychází z oblíbeného čtyřnásobného termostatu typu TH44, který umožňuje měřit, zobrazovat a regulovat až 4 nezávislé okruhy. Každý okruh má svojí měřenou hodnotu, požadovanou hodnotu a diferenci.
ZMV – měřící jednotka výkonu
Aplikace ZMV je určena pro měření a výpočet průtoku. Dle přednastavených a změřených hodnot signalizuje nízký nebo vysoký výkon čerpadla.
