chlaďařské aplikace
ACK – stupňové řízení kompresorů
detail
PDF
schéma

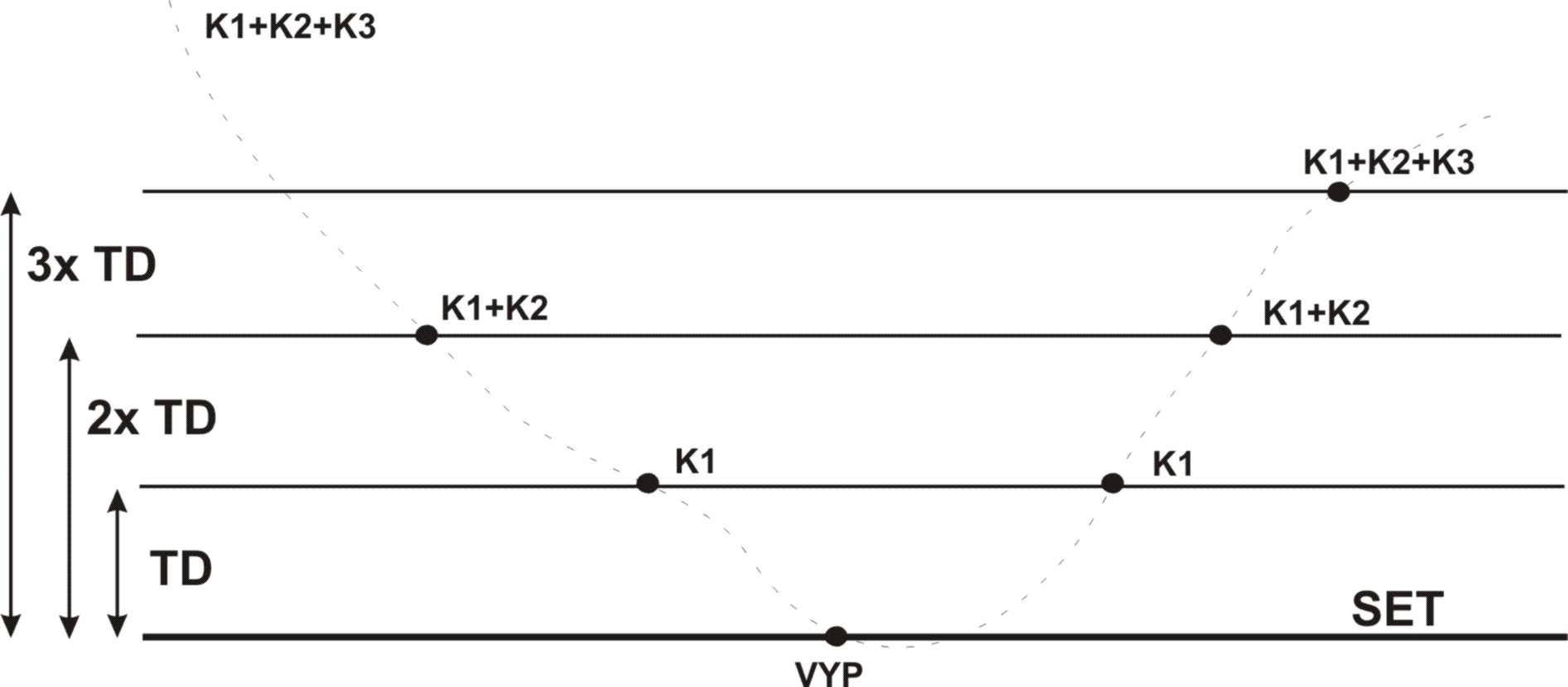

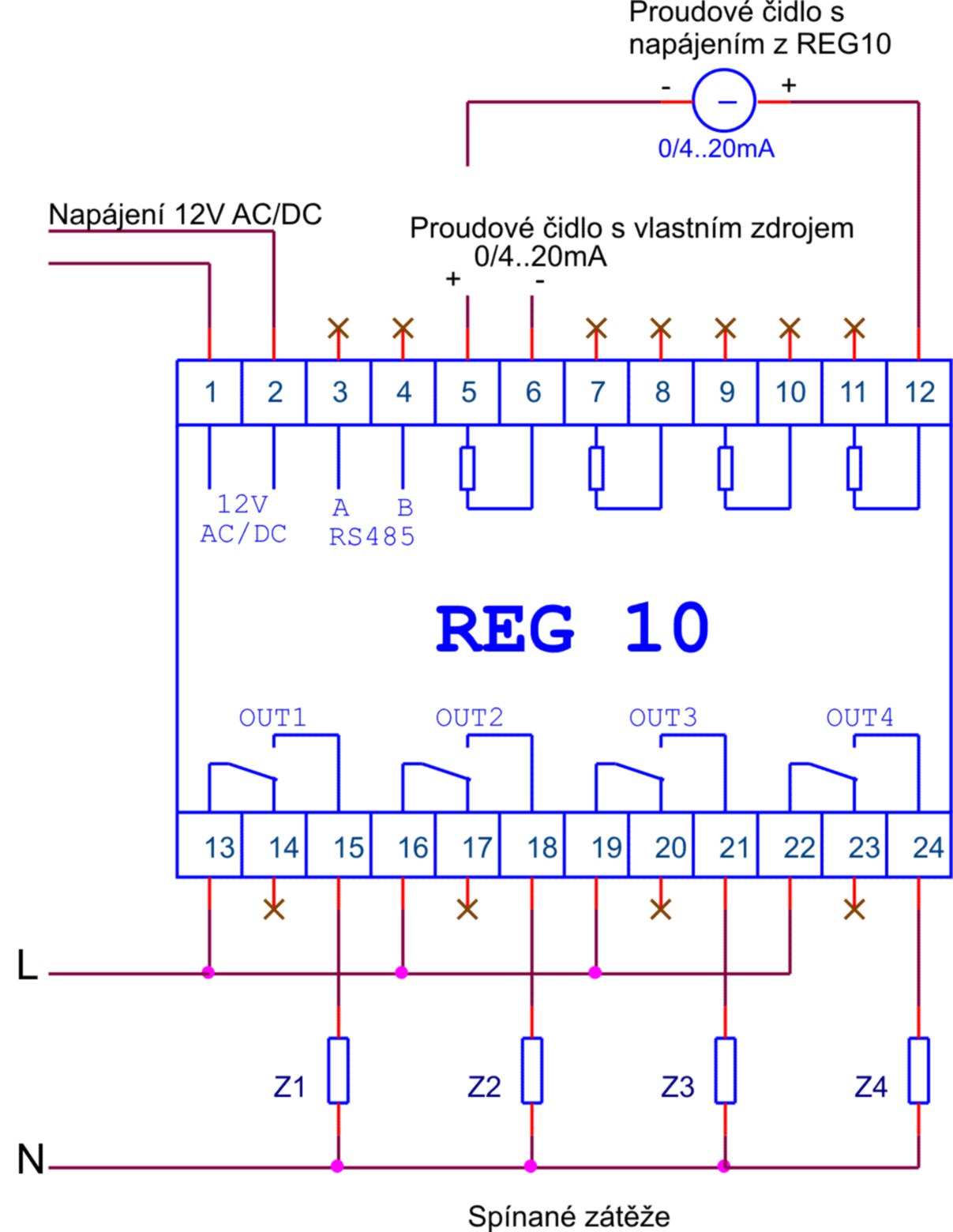

ACK je aplikace pro řízení kompresorové kaskády stanice centrálního chlazení. Jednotlivé kompresory se připínají a odpínají podle měřeného a přednastaveného tlaku. Aby docházelo k rovnoměrnému opotřebení jednotlivých kompresorů, jsou tyto spínány dle naběhaných motohodin.
AGK – řízení blokového chladícího agregátu
schéma
AGK slouží pro řízení blokového chladícího agregátu včetně vyhodnocení nízkotlaké a vysokotlaké ochrany, poruchy souboru, povelu pro odtávání a chlazení. Program ovládá kompresor, ventilátory kondenzátoru, solenoidivý ventil odtávání, kapalinový ventil chladiva a solenoidový ventil kondenzátoru.
schéma
schéma
schéma
ARC – řídící jednotka zvlhčování při nízkých teplotách
schéma
Aplikace ARC slouží k řízení technologie zvlhčování při nízkých teplotách. Zvlhčovací agregát využívá přirozeného odparu vody ze speciálního materiálu – celdeku pomocí proudícího vzduchu. Tímto způsobem zvlhčování vzduch pojme jen tolik vlhkosti, kolik dovolí fyzikální vlastnosti prostředí. Zároveň dochází i ke zchlazovacímu efektu.
schéma
CTA – řízení chlazení a odtávání, monitorování teplot a vlhkosti
schéma

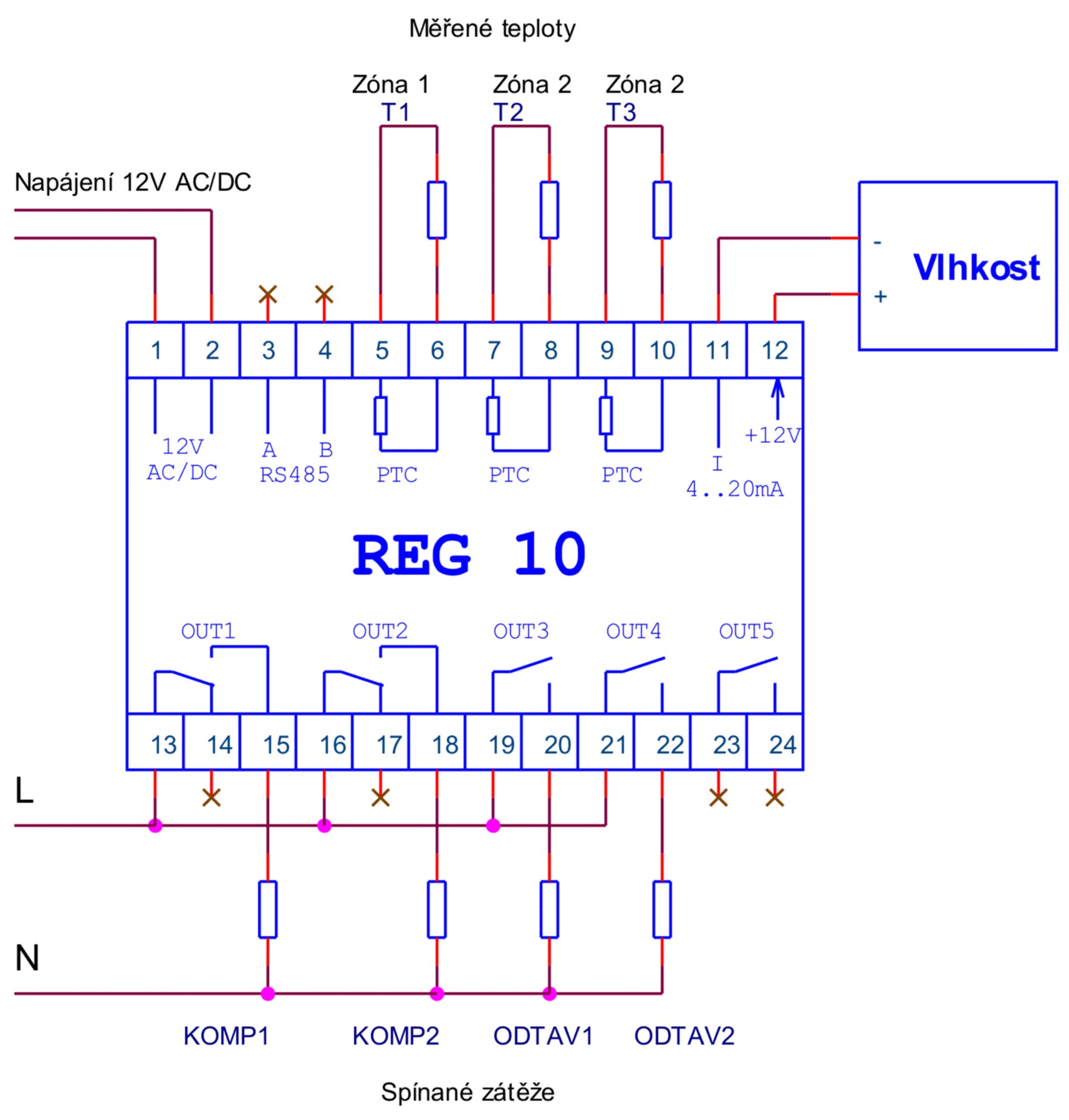

Aplikace CTA je určena k řízení chlazení a odtávání ve skladovacích halách. Zároveň je aplikace vybavena datovým záznamníkem pro periodické měření teplot a vlhkosti v chlazených prostorech. Data lze stahovat pomocí programu MemoryMaker Expert. Dále je možné je zobrazit ve formě tabulek, grafů nebo je vyexportovat do jiného systému.
schéma
SMB – teplotní alarm se SMS hlášením a datovým záznamem
schéma
Aplikace SMB je určena pro spojení s GSM modemem TC65 v aplikační desce V20. Lze použít více jednotek REG10 k jednomu GSM modemu a tak získat přehled nad všemi měřenými údaji například v chladírnách, mrazících boxech, skladech atd. Jedna řídící jednotka může monitorovat až 4 analogové vstupy a 2 bezpotenciálové kontaktní vstupy. SMS jsou zasílány ve dvou úrovních podle přednastavených hodnot. Systém umožňuje zasílání měřených hodnot s textem vystihujícím situaci. Výhodou tohoto řešení je možnost změny přednastavených hodnot pomocí SMS.
TH5 – univerzální regulátor
detail
schéma
TH5 je univerzální aplikací, kterou lze bohatě konfigurovat uživatelsky. Obecně může měřit až 4 analogové veličiny jejichž typ musí být zvolen objednávkou. Základní provedení pracuje s teplotními vstupy PTC, Pt1000 a Ni1000. Lze objednat standardní napěťové a proudové vstupy. TH5 umí pracovat i s teplotami měřenými Pt100 nebo termočlánky J nebo K. V těchto případech lze vyhodnocovat pouze 2 teplotní vstupy z důvodu kompenzace.
TVS – regulace vzduchotechniky skladu
Aplikace TVS je určena k ovládání větracích klapek a provětrávacího ventilátoru skladového prostoru. Na základě požadované teploty ve skladu a venkovní teplotě otvírá nebo zavírá větrací klapky a spouští ventilátor.
VCH – regulátor chlazení s odtáváním a topením
Aplikace VCH je určena pro udržování optimální teploty v prostoru. Umožňuje ovládat jak topení, tak chlazení. Disponuje i režimem odtávání výparníku. Ovládá ventilátor.
VCM – časování povelů chlazení
Aplikace VCM je určena pro ovládání kompresorů tak, aby nebylo současně spuštěno více zařízení.
VOT – řízení odtávání 2 nezávislých zón dle reálného času
Apliakce VOT měří teploty ve dvou nezávislých výparnících chladícího zařízení. Dále ovládá odtávání každé zóny zvlášť v přednastavených časových značkách. Těchto může být až 6 za 24 hodin pro každou zónu zvlášť.
VTP – řídící jednotka vzduchotechniky základnové stanice
detail
Aplikace VTP je určena při řízení vzduchotechniky základnové stanice. Program vychází z oblíbeného čtyřnásobného termostatu typu TH44, který umožňuje měřit, zobrazovat a regulovat až 4 nezávislé okruhy. Každý okruh má svojí měřenou hodnotu, požadovanou hodnotu a diferenci.
schéma
